Инновации в материалах и технологических процессах для редукторов: легче, прочнее и долговечнее.
2026-03-27
Введение
В последние годы, с развитием глобальной волны Индустрии 4.0 и предложением целей по сокращению выбросов углерода до двух уровней, «снижение веса и повышение эффективности» перестали быть исключительной задачей аэрокосмической отрасли и стали универсальным консенсусом, охватывающим всю современную промышленную систему. От электромобилей до интеллектуальных роботов, от крупномасштабной строительной техники до высокоточных производственных линий, к основным компонентам трансмиссии — редукторам — предъявляются беспрецедентно жесткие требования. Являясь «сердцем» промышленной трансмиссионной цепи, редукторы претерпевают глубокую трансформацию, обусловленную новыми материалами и новыми процессами. В этой статье будет рассмотрено, как нестандартные редукторы для тяжелых условий эксплуатации могут достичь прорывных инноваций в материаловедении и производственных процессах, преследуя основную цель — «меньше, прочнее и эффективнее».
Ⅰ.Введение: Призыв времени к «снижению веса и повышению эффективности» в промышленности
В современном промышленном производстве энергоэффективность и использование ресурсов являются ключевыми показателями промышленной мощи страны. Традиционное тяжелое оборудование часто означает высокое энергопотребление, высокую стоимость и низкую скорость отклика. Особенно в таких тяжелых отраслях, как металлургия, цветная металлургия и горнодобывающая промышленность, тенденция к увеличению размеров и веса оборудования становится все более очевидной, а нагрузка на трансмиссионные системы ежедневно возрастает. Однако простое увеличение размеров и веса оборудования в обмен на повышение прочности не только приводит к резкому росту производственных затрат, транспортных и монтажных расходов, но и создает огромную нагрузку на энергоснабжение и выбросы углекислого газа. Поэтому «снижение веса и повышение эффективности» стали ключевой движущей силой модернизации промышленного оборудования. Это требует от оборудования максимально возможного снижения веса при сохранении или даже улучшении его несущей способности, надежности и срока службы, тем самым уменьшая инерцию, улучшая динамический отклик и снижая энергопотребление, в конечном итоге достигая взаимовыгодной ситуации с точки зрения экономических и экологических преимуществ. Для редукторов эта революция означает освобождение от ограничений традиционной конструкции и переход к более высокой удельной мощности, более высокой эффективности передачи и более длительному сроку службы.
Ⅱ.Применение новых материалов: создание основы для легких и высокопрочных материалов с нуля.
Материалы являются краеугольным камнем производства, и прорывы в производительности редукторов в основном обусловлены инновациями в базовых материалах. Для достижения снижения веса без ущерба для производительности или даже с ее улучшением исследователи обратили свое внимание на множество передовых новых материалов.
Композитные материалы из углеродного волокна: уменьшение толщины корпуса
Корпус редуктора, как ключевая конструкция, поддерживающая и защищающая внутреннюю зубчатую передачу, традиционно изготавливался из чугуна или литой стали, составляя значительную часть его веса. Для решения этой проблемы снижения веса инженеры обратили внимание на композиты из углеродного волокна, армированного полимерами (CFRP). Углеродное волокно, благодаря своим превосходным свойствам — «легкое как перышко и прочное как сталь», — стало идеальной альтернативой. Благодаря передовым процессам литья под давлением (RTM) или автоклавного формования препрегов, углеродное волокно может быть точно уложено в критических зонах напряжения корпуса, обеспечивая оптимальную конструкцию. Корпуса редукторов, изготовленные с использованием композитов из углеродного волокна, позволяют значительно снизить вес на 20–30% по сравнению с традиционными чугунными деталями . Это не только значительно уменьшает общий вес оборудования, облегчая транспортировку и установку, но, что более важно, меньший вес приводит к меньшему моменту инерции, благодаря чему оборудование быстрее реагирует при запуске, остановке и изменении скорости, значительно улучшая динамические характеристики.
Высокопрочная легированная сталь: «стальной каркас» кованых шестерен.
Зубчатые передачи — это сердце редуктора; их прочность, ударная вязкость и износостойкость напрямую определяют общую несущую способность и срок службы машины. В области редукторов большой грузоподъемности зубчатые передачи должны работать в течение длительного времени в суровых условиях высоких нагрузок и ударных воздействий. Для решения этой задачи инженеры-материаловеды разработали ряд высокоэффективных легированных сталей, предназначенных специально для зубчатых передач. Среди них наиболее представительными материалами являются 20CrMnTi и 42CrMo .
- 20CrMnTi — это низкоуглеродистая легированная цементируемая сталь. После цементации и закалки её поверхность приобретает чрезвычайно высокую твердость, в то время как сердцевина сохраняет хорошую ударную вязкость. Эта характеристика «твердая снаружи и прочная внутри» позволяет ей эффективно противостоять ударным нагрузкам, а также выдерживать контактные и изгибающие напряжения, что делает её очень подходящей для изготовления зубчатых передач для тяжелых высокоскоростных трансмиссий.
- 42CrMo — это среднеуглеродистая закаленная и отпущенная сталь с превосходной закаливаемостью и комплексными механическими свойствами. После закалки и отпуска она обеспечивает равномерную прочность и ударную вязкость по всему поперечному сечению и часто используется для изготовления валов шестерен или крупных зубчатых передач, где требуются чрезвычайно высокая прочность и ударная вязкость. Применение этих высокопрочных легированных сталей позволяет значительно увеличить несущую способность и усталостную прочность зубчатых передач без существенного увеличения размеров и веса.
III. Высокоточный производственный процесс: мощный инструмент для воплощения проектных чертежей в реальность.
Даже при использовании высококачественных материалов для максимального раскрытия потенциала необходимы первоклассные производственные процессы. Высокоточная обработка является ключом к обеспечению плавной, эффективной и бесшумной работы редуктора.

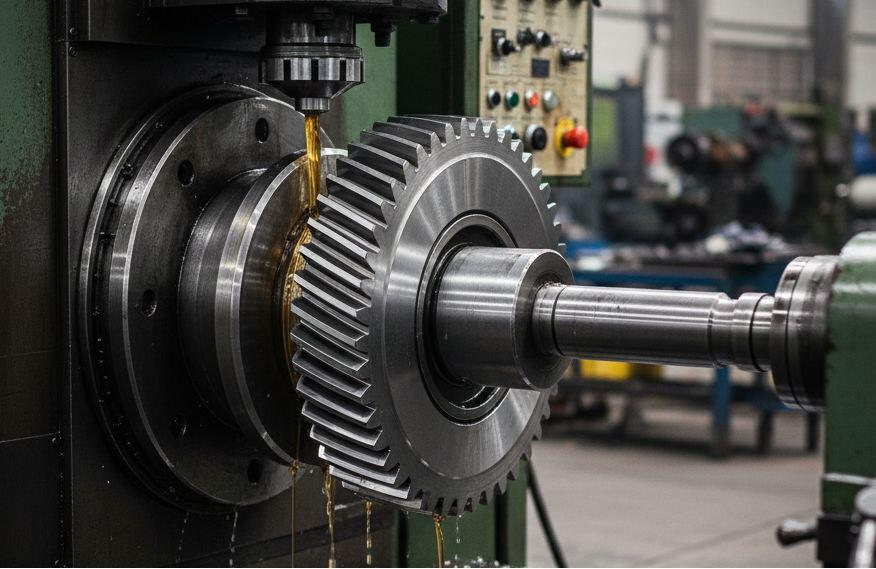

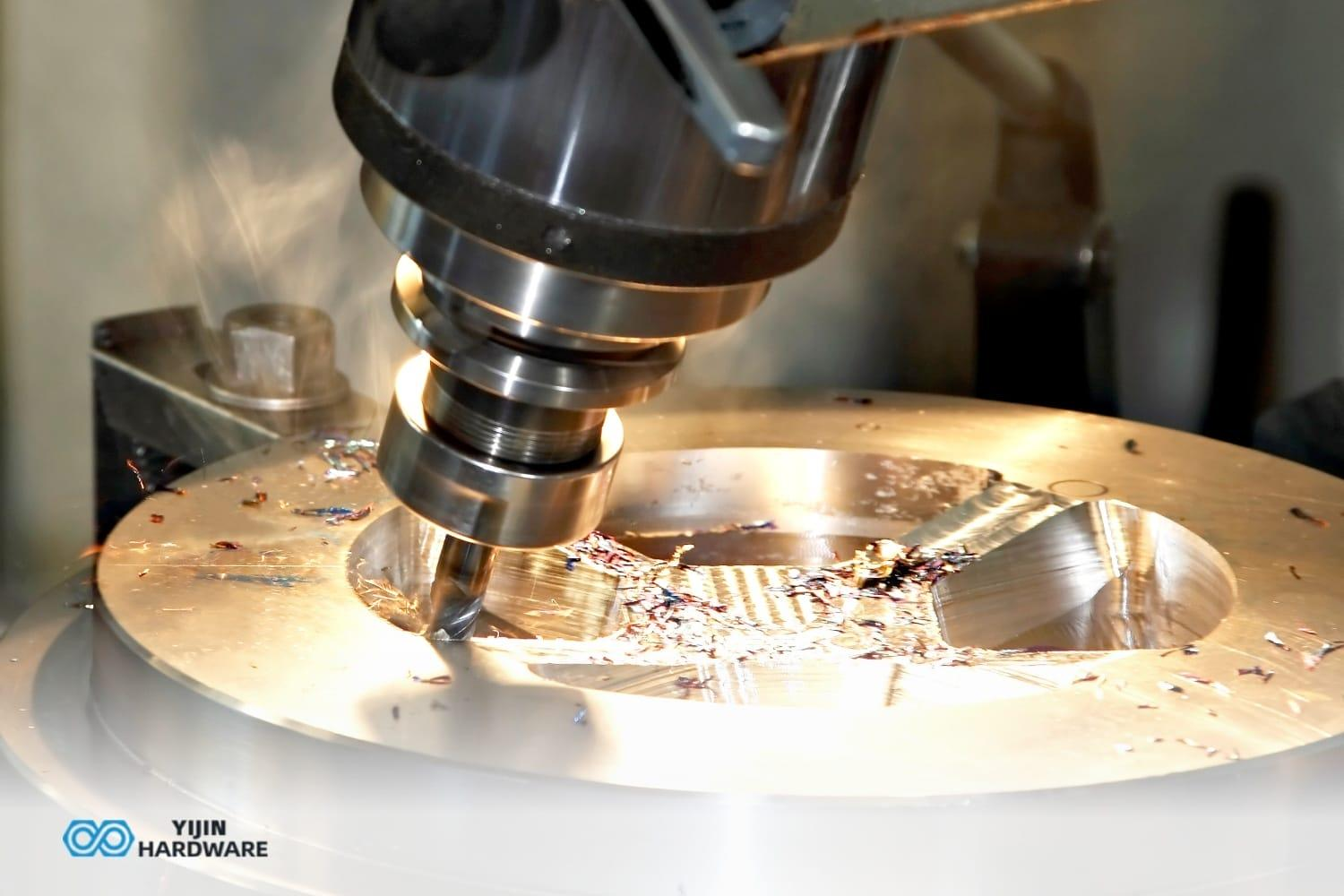

Передовая технология обработки зубчатых передач на станках с ЧПУ
Современное производство зубчатых передач полностью перешло в эру станков с ЧПУ. Зубофрезерование и зубообработка на станках с ЧПУ — два основных метода черновой и чистовой обработки зубчатых передач. Благодаря высокоточным станкам с ЧПУ и специализированному программному обеспечению достигается точный контроль профиля зуба, что позволяет обрабатывать сложные зубчатые передачи, такие как выпуклые и конические зубья, оптимизировать распределение нагрузки во время зацепления и снизить концентрацию напряжений. Обработка на станках с ЧПУ не только высокоэффективна, но и обеспечивает превосходную стабильность, закладывая прочную основу для последующих процессов чистовой обработки.
Технология прецизионной шлифовки зубчатых колес
Для достижения высочайшей точности передачи данных шлифовка зубчатых колес является важнейшим этапом финишной обработки. В настоящее время наиболее передовыми технологиями шлифовки зубчатых колес являются профильная шлифовка и шлифовка червячных колес .
- Профильная шлифовка осуществляется с помощью шлифовального круга, точно соответствующего форме канавки зуба, что позволяет шлифовать поверхность зуба с чрезвычайно высокой точностью и делает этот метод подходящим для мелкосерийного высокоточного производства зубчатых передач.
- Шлифовка червячным колесом — это технология непрерывной шлифовки. Шлифовальный круг имеет форму червяка и зацепляется с обрабатываемой шестерней, что обеспечивает чрезвычайно высокую производительность при сохранении превосходной точности обработки.
Благодаря этим передовым процессам шлифовки точность передачи в современных редукторах большой грузоподъемности стабильно поддерживается на уровне 3-5 стандарта ISO 1328. Такая высокая точность означает практически полное отсутствие ударов и вибраций при зацеплении шестерен, чрезвычайно плавную передачу, минимизацию потерь энергии и эффективное подавление шума, что значительно повышает эффективность передачи и общее качество работы машины.
Ⅳ.Технология обработки поверхности: «Золотой колокол», обеспечивающий исключительную долговечность шестерен.
Даже при использовании высококачественной стали и самой точной обработки поверхности зубчатых передач по-прежнему подвержены износу и усталости в суровых условиях эксплуатации. Поэтому передовые технологии обработки поверхности становятся последним и решающим барьером для повышения долговечности и надежности редукторов.
Цементация, закалка и азотирование
Цементация и закалка зубчатых колес — один из самых классических и эффективных процессов поверхностного упрочнения. Путем внедрения атомов углерода в поверхностный слой стали при высоких температурах и последующего быстрого охлаждения (закалки) на поверхности зубчатого колеса образуется мартенситно-упрочненный слой контролируемой толщины с твердостью поверхности до HRC 58-62 . Эта твердая внешняя оболочка обеспечивает зубчатому колесу превосходную износостойкость и прочность на контактную усталость, а низкоуглеродистый сердечник внутри гарантирует достаточную ударную вязкость для поглощения ударов.
Азотирование — ещё один важный процесс химической термической обработки поверхности. Он включает в себя внедрение атомов азота в поверхность стальной детали для образования твёрдого нитридного слоя. По сравнению с цементацией, азотирование требует более низкой температуры, что приводит к меньшей деформации и лучшей размерной стабильности заготовки. Нитридный слой обладает не только высокой твёрдостью, но и превосходной коррозионной стойкостью и антизадирными свойствами, что делает его особенно подходящим для зубчатых передач с чрезвычайно высокими требованиями к точности и износостойкости.
Ⅴ.Технология нанопокрытий: передовая технология, открывающая границы возможностей будущего.
Ученые и инженеры не прекращают стремиться к максимальной производительности. Технология нанопокрытий, представленная DLC-покрытиями (алмазоподобным углеродом) , открывает новые возможности для будущего развития редукторов. DLC-покрытие представляет собой аморфную углеродную пленку с твердостью, приближающейся к твердости алмаза, а также обладающую чрезвычайно низким коэффициентом трения и превосходной химической стабильностью. Нанесение этого покрытия толщиной всего в несколько микрометров на поверхность шестерни может значительно снизить потери на трение при зацеплении и уменьшить тепловыделение, тем самым повышая эффективность передачи до нового уровня. Кроме того, превосходная износостойкость DLC-покрытий позволяет шестерням работать в экстремальных условиях практически без смазки или с недостаточной смазкой, открывая совершенно новые возможности для применения в редукторах. Хотя технология нанопокрытий еще не получила широкого распространения в области редукторов для тяжелых условий эксплуатации из-за таких факторов, как стоимость, ее огромный потенциал применения уже привлек внимание всей отрасли.
Ⅵ.Заключение: Непрерывные инвестиции в исследования и разработки закладывают основу для технологического лидерства.
От лёгкого корпуса из углеродного волокна до прочной конструкции из высокопрочной легированной стали; от тщательной обработки на станках с ЧПУ до усовершенствованной обработки поверхности стали; и далее до перспективных исследований нанопокрытий — каждое достижение в разработке нестандартных редукторов для тяжелых условий эксплуатации воплощает в себе мудрость материаловедения и производственных процессов. «Легче, прочнее и эффективнее» — это не просто технологический слоган, а важнейший путь к устойчивому промышленному развитию в будущем.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
