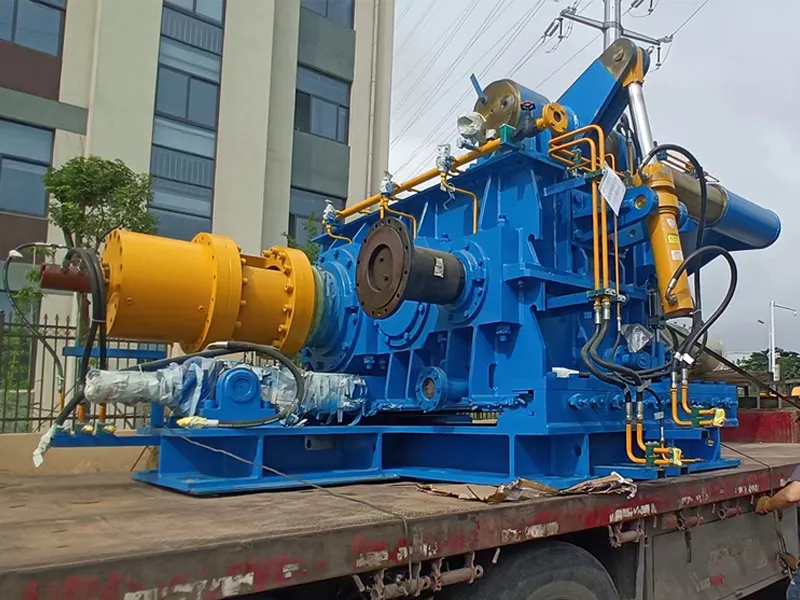

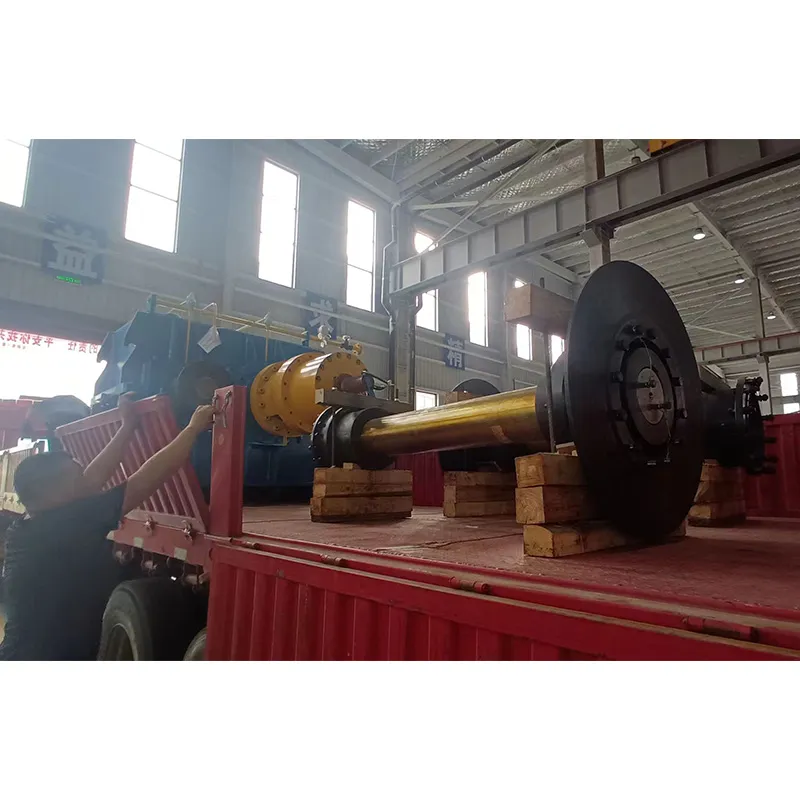

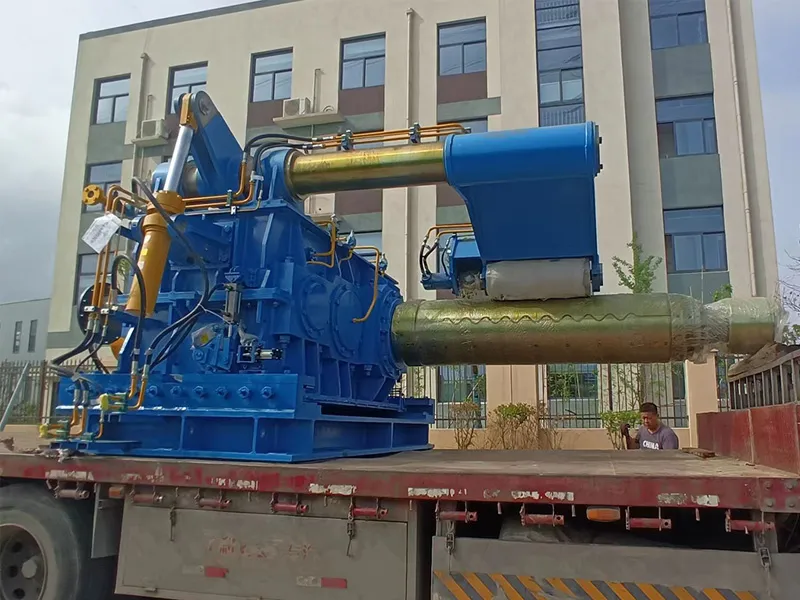

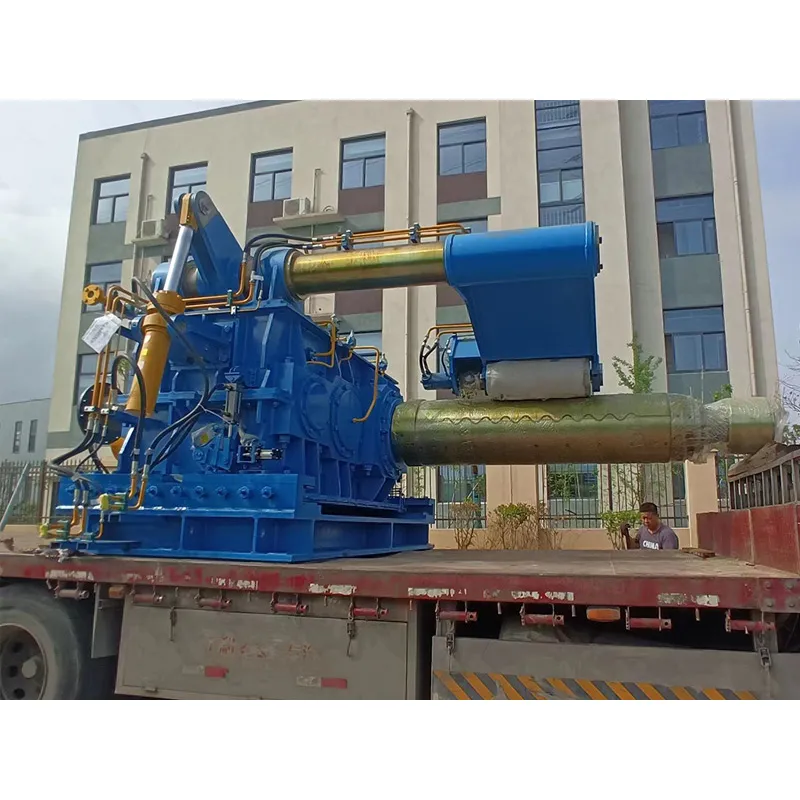

Чистовой стан холодной прокатки алюминиевой ленты шириной 1850 мм для Лидао Чайна Ноуфер Технолоджи (1 разматыватель, 1 моталка)
Толщина материала: 0,05–1,5 мм
Ширина материала: 900–1750 мм
Внутренний диаметр рулона: 610 мм Максимальный внешний диаметр: 2300 мм
Описание
маркер
Таблица технических параметров:
Материал ленты: алюминий и алюминиевые сплавы (серии 1×××, 3×××, 5××× и 8×××)
Толщина материала: 0,05–1,5 мм
Ширина материала: 900–1750 мм
Внутренний диаметр рулона: 610 мм Максимальный внешний диаметр: 2300 мм
Максимальный вес рулона: 19 т (включая втулку)
Натяжение разматывателя: макс. 50 кН (низкоскоростная передача: 0–545 м/мин)
макс. 25 кН (высокоскоростная передача: 0–1090 м/мин)
Натяжение намотки: макс. 50 кН (низкоскоростная передача: 0–750 м/мин)
макс. 25 кН (высокоскоростная передача: 0–1500 м/мин)
Параметры двигателя разматывателя: мощность 2×320 кВт, скорость 540/1450 об/мин
Параметры двигателя намотки: мощность 3×320 кВт, скорость 540/1450 об/мин
Рабочее давление пневматической системы: 0,4–0,5 МПа
Рабочее давление цилиндра: 14 МПа
Основные технические требования
Корпус редуктора
Коэффициент безопасности прочности контакта зубьев 1,1–1,2, коэффициент безопасности прочности на изгиб 1,3, коэффициент эксплуатационной нагрузки KA=1,3; класс точности зубьев 6, закаленные зубья;
Расчетный ресурс подшипников: 35 000 часов, использование подшипников отечественных брендов премиум-класса (Вафаньдянь ZWZ, Лоян LYC);
Корпус редуктора имеет ковано-сварную композитную конструкцию с закаленными зубьями шестерен (HRC 58–62), использование материалов со свойствами, равными или превышающими 20CrNi2MoA, класс точности 7-6-6; Циркуляционная масляная смазка; валы шестерен с разным шагом зубьев используют спиральные шестерни с малым углом наклона витка;
Корпус редуктора имеет опорную поверхность (выступ) для удобной установки;
На крышке выходного вала (в соответствии с указанной на чертеже конструкцией) установлен механизм возврата масла для предотвращения утечки смазки;
Предусмотрены смотровые крышки для наблюдения за состоянием зацепления шестерен;
Подшипники в механизме переключения редуктора получают надежную и достаточную смазку;
Уровень шума при работе не должен превышать 80 дБ (измеренный на расстоянии 1 метра от редуктора);
Редуктор разматывателя имеет центрирующее скользящее основание;
Выходной вал редуктора вмещает гидравлически расширяемый/сжимаемый барабан с габаритами интерфейса, изготовленными в соответствии со спецификацией.
