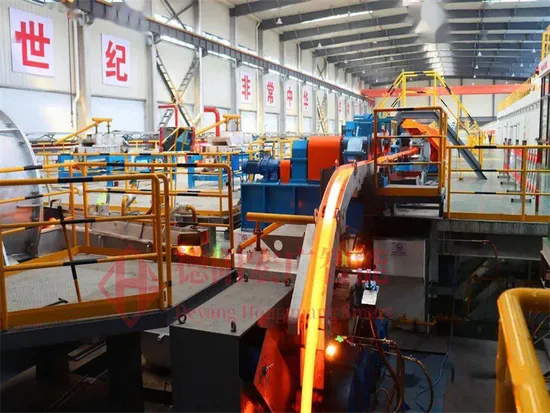

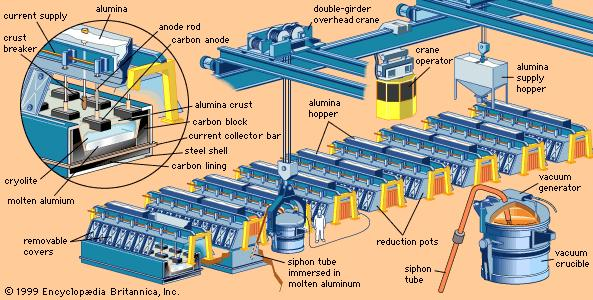

Редукторы в цветной металлургической промышленности: анализ требований к передаче в линиях по производству меди и алюминия.
2026-03-17
В современном промышленном производстве, особенно для основного оборудования, такого как нестандартные редукторы большой грузоподъемности, работающие в суровых условиях, надежность и долговечность имеют решающее значение для стабильной работы производственных линий. Эти «промышленные сердца», используемые в сталелитейной, цветной металлургической и горнодобывающей промышленности, часто подвергаются огромным ударным нагрузкам, частым запускам и остановкам, а также суровым условиям эксплуатации. Любой незначительный недостаток конструкции может быть усугублен, что в конечном итоге приводит к дорогостоящим простоям и авариям. Поэтому точное прогнозирование характеристик продукта на этапе проектирования и обеспечение его безопасности и надежности на протяжении всего жизненного цикла стало ключевой задачей для всех производителей высокотехнологичного оборудования. Благодаря быстрому развитию технологий автоматизированного проектирования (САПР), метод конечных элементов (МКЭ), как одна из его основных технологий, стал революционным инструментом для решения этой задачи, повышения качества проектирования продукции и обеспечения прочности конструкции. В этой статье будут рассмотрены принципы технологии МКЭ и ее конкретные применения при проектировании ключевых компонентов редукторов, таких как шестерни и корпуса. Учитывая особенности российского рынка и рынка СНГ (Содружества Независимых Государств), будет объяснено, как метод конечных элементов (FEA) помогает профессиональным производителям, таким как Anhui Haiyi Heavy Industry Co., Ltd., предоставлять клиентам более надежную и конкурентоспособную продукцию, одновременно эффективно снижая затраты на НИОКР.
Краткое введение в принципы технологии конечно-элементного анализа: понимание сложного физического мира.
Метод конечных элементов (МКЭ) — это мощный метод численного моделирования, основная идея которого проста: «разбиение целого на части, а затем сборка этих частей в целое». Он умело «дискретизирует» геометрически сложную инженерную структуру или физическое поле с непрерывными физическими свойствами на конечное число простых элементов (таких как треугольники, четырехугольники, тетраэдры, шестигранники и т. д.). Эти элементы соединены между собой через определенные узлы, подобно построению сложной структурной модели из бесчисленных крошечных строительных блоков. Компьютер решает математические уравнения (обычно линейные или нелинейные алгебраические уравнения), описывающие поведение каждого крошечного элемента, а затем «собирает» результаты всех элементов, чтобы получить приблизительное решение для всей структуры при определенных нагрузках, граничных условиях и свойствах материала. Это решение позволяет прогнозировать механическое поведение структуры с чрезвычайно высокой точностью и высокой детализацией, например, напряжения, деформации, смещения, частоту колебаний и распределение температуры. Результаты часто представляются в виде наглядных цветовых контурных графиков, позволяющих инженерам четко понимать сложные физические явления внутри конструкции.
По сравнению с традиционными аналитическими методами, основанными на эмпирических формулах и упрощенных моделях, метод конечных элементов (МКЭ) обладает беспрецедентными преимуществами. Традиционные методы часто требуют значительного упрощения задачи, например, сведения сложной геометрии зубчатой передачи к балочной модели или предположения о равномерном распределении нагрузки. При работе со сложными системами, такими как нестандартные редукторы для тяжелых условий эксплуатации, расчетные результаты могут значительно отличаться от реальности. Однако МКЭ может напрямую обрабатывать чрезвычайно сложные геометрические формы, нелинейное поведение материалов (например, пластическую деформацию металлов) и различные проблемы сопряжения физических полей, включая термомеханические взаимодействия и взаимодействие жидкости и конструкции. В области проектирования редукторов это означает, что инженеры могут полностью отказаться от идеализированных предположений и в высокореалистичной виртуальной среде точно моделировать напряженные условия редукторов в реальных условиях эксплуатации с беспрецедентной глубиной и широтой. Это позволяет им выявлять и устранять потенциальные недостатки конструкции до того, как вкладывать значительные средства в создание физических прототипов.
Рассмотрим в качестве примера анализ зубчатой передачи редуктора для тяжелых условий эксплуатации. Инженеры могут использовать специализированное программное обеспечение для конечно-элементного анализа (например, ANSYS, Abaqus, KISSsoft и др.) для создания трехмерной твердотельной модели, включающей точные профили зубьев, модификации профиля зубьев, модификации направления зубьев и даже шероховатость поверхности. Затем, используя реальный спектр нагрузок, собранный на объекте заказчика, можно определить сложные контактные и ограничивающие взаимодействия между шестернями, подшипниками, валами и корпусом. После решения задачи на крупномасштабном компьютере инженеры могут получить ряд важных данных, включая динамические изменения контактного напряжения на поверхности зубьев во время цикла зацепления, точную величину и распределение изгибающего напряжения в корне зуба, деформацию корпуса подшипника, режимы вибрации и отклик всего корпуса, а также распределение температурного поля смазочного масла. Эти огромные и точные данные обеспечивают прочную научную основу для итеративной оптимизации проектирования, преобразуя цикл «проектирование-проверка-оптимизация» из длительного процесса, основанного на физических прототипах, в высокоэффективную виртуальную итерацию, выполняемую на компьютерах, что революционизирует эффективность НИОКР.
Анализ контактных напряжений в зубчатых передачах: обеспечение плавной передачи от источника.
Шестерни, считающиеся «сердцем» редуктора, напрямую определяют производительность всей системы благодаря плавному зацеплению, несущей способности и сроку службы. При передаче огромного крутящего момента между поверхностями зубьев пары зацепляющихся шестерен возникают чрезвычайно высокие контактные напряжения, пиковые значения которых достигают сотен или даже тысяч мегапаскалей (МПа). Как только это напряжение превышает предел контактной усталости материала, на поверхности зубьев появляются микротрещины, постепенно расширяющиеся и соединяющиеся, что в конечном итоге приводит к микроотслаиванию материала и образованию так называемого явления «питтинга». По мере усиления питтинга поверхность зубьев становится шероховатой, плавность передачи снижается, шум увеличивается и в конечном итоге может привести к отслаиванию на больших площадях или даже к поломке зубьев, вызывая катастрофические простои. Поэтому точное прогнозирование и эффективное управление контактными напряжениями является одной из основных задач проектирования зубчатых передач. Применение факторного анализа (МКЭ) в анализе контактных напряжений в зубчатых передачах направлено на создание прочной основы для надежности зубчатых передач с самого начала процесса проектирования.
Точно имитировать поведение при контакте
Традиционная теория контакта Херна предлагает классическое аналитическое решение для расчета контактных напряжений и до сих пор широко используется в инженерном проектировании. Однако эта теория основана на ряде идеализированных предположений, таких как представление контактирующего тела как упругого полубесконечного пространства и контактной поверхности как правильной квадратичной поверхности. Это затрудняет точное отражение сложного профиля зуба (особенно неэвольвентного профиля), микромодификаций и распределения напряжений в реальных условиях работы зубчатых передач. Метод конечных элементов (МКЭ) идеально преодолевает эти ограничения. Инженеры могут создавать цифровые двойники, которые включают точные модификации профиля зуба (такие как обрезка вершины зуба и углубление корня зуба) и модификации направления зуба (такие как выпуклые зубья и модификации угла наклона спирали), и моделировать динамический процесс контакта зубчатых передач во время зацепления. Благодаря мощным возможностям нелинейного анализа контакта, распределение контактного давления, форма зоны контакта и поле напряжений под поверхностью зуба могут быть получены в любое время и в любом месте на протяжении всего процесса от зацепления до расцепления. Эти интуитивно понятные контурные карты четко показывают области и величины концентрации напряжений, предоставляя проектировщикам беспрецедентные возможности анализа.
Например, возьмем главный редуктор прокатного стана для тяжелых листопрокатных станов, разработанного компанией Anhui Haiyi Heavy Industry для российского сталелитейного конгломерата. Крутящий момент, передаваемый его низкоскоростной шестерней, достигает 2000 кНм. На ранней стадии проектирования анализ методом конечных элементов показал, что при полной нагрузке из-за упругой деформации зубьев шестерни теоретическая линейная зона контакта расширяется в узкую прямоугольную поверхность, и в точке зацепления (вблизи вершины зуба) и точке разъединения (вблизи корня зуба) появляются значительные пики напряжений, значения которых превышают 20% от допустимого контактного напряжения материала. Эта концентрация напряжений является основной причиной ранней питтинговой коррозии. На основе этого точного результата моделирования конструкторская группа провела тонкую настройку профиля зубьев шестерни — «заточку» вершины зуба (т.е. обрезку кромки) и оптимизацию кривой перехода корня зуба. После дополнительной проверки методом конечных элементов было установлено, что модифицированная шестерня демонстрирует более плавный переход нагрузки во время зацепления, пиковые значения напряжений полностью устранены, максимальное контактное напряжение снижено на 18%, а распределение напряжений стало более равномерным, что обеспечивает шестерне достаточную устойчивость к питтинговой коррозии и расчетный срок службы в жестких условиях качения.
Учитывая влияние ошибки, не приводящей к нейтрализации
В идеальных зубчатых передачах оси двух шестерен должны быть строго параллельны для достижения равномерного распределения нагрузки по всей ширине зуба. Однако при реальной сборке и эксплуатации ошибки изготовления и монтажа, изгиб и кручение вала под нагрузкой, а также деформация корпуса шестерни неизбежно нарушают эту параллельность, в результате чего контакт шестерен перестает быть равномерным по всей ширине зуба, а становится явлением «смещенной нагрузки» — нагрузка концентрируется на одном конце ширины зуба. Смещенная нагрузка вызывает резкое увеличение локального контактного напряжения, и ее вредность может даже превышать вредность перегрузки. Наиболее эффективным инструментом для анализа и решения проблем, связанных со смещенной нагрузкой, является волоконно-оптический анализ (FEA). Инженеры могут точно вводить в модель различные ожидаемые смещения и ошибки, например, применяя осевые, радиальные и угловые отклонения для моделирования совокупного воздействия зазора подшипника, ошибок монтажа и деформации вала. С помощью расчетов методом конечных элементов можно количественно оценить, в какой степени смещение нагрузки приводит к изменению коэффициента распределения нагрузки на зуб K_Hβ, и соответствующим образом разработать оптимальную схему компенсации профиля зуба (обычно это модификация выпуклого зуба или угла наклона спирали). Эта модификация теоретически делает поверхность зуба не чисто цилиндрической, а приобретает небольшую кривизну. Это позволяет автоматически корректировать положение зоны контакта при возникновении смещения, всегда поддерживая относительно равномерное распределение нагрузки, что значительно повышает «устойчивость» системы передачи к ошибкам и деформациям, то есть ее надежность.
| Факторы влияния | Содержание анализа методом конечных элементов | Меры по оптимизации |
| Упругая деформация шестерни | Расширение зоны контакта и концентрация напряжений | Обрезка кончиков зубов, формирование корней зубов. |
| ошибка параллельности осей | Неравномерное распределение нагрузки на зубы | Барабанообразная форма зуба |
| Деформация вала и корпуса | Динамическое смещение точки зацепления | Скорректировать расположение подшипников и повысить жесткость корпуса. |
Анализ прочности корня зуба на изгиб: создание надежной защиты от усталостного разрушения.
Если контактная усталость — это «хроническое заболевание» зубчатых передач, то разрушение зуба, вызванное усталостью от изгиба корня, больше похоже на «острый сердечный приступ» с часто катастрофическими последствиями. При передаче мощности зубчатая передача ведет себя как нагруженная консольная балка, причем ее корень (область закругления в области перехода корня) испытывает наибольшее изгибающее напряжение. Во время работы редуктора зубья периодически входят и выходят из зацепления, вызывая циклическое изменение напряжения в корне между максимальными и минимальными значениями. Под действием этой переменной нагрузки, даже если пиковое напряжение значительно ниже статического предела прочности материала, в области закругления в области перехода корня, где концентрация напряжений наиболее высока, могут возникать крошечные усталостные трещины. После образования трещины она будет неуклонно распространяться в каждом цикле напряжения, пока оставшаяся соединительная часть больше не сможет выдерживать нагрузку, что в конечном итоге приведет к внезапному разрушению всего зуба или большинства зубьев. Основная задача метода конечных элементов (МКЭ) при анализе прочности на изгиб в корне зуба шестерни — точная оценка уровня напряжения в корне зуба и, в сочетании с кривой SN (кривой зависимости напряжения от срока службы) материала, прогнозирование срока службы шестерни при усталостном разрушении на изгиб, обеспечивая достаточный запас прочности на протяжении всего срока ее эксплуатации.
Точный расчет напряжения в корне зуба.
Подобно анализу контактных напряжений, традиционные методы расчета изгибающего напряжения в корне зуба (такие как классическая формула Льюиса и более полный стандарт ISO 6336) в значительной степени основаны на упрощающих предположениях и эмпирических поправочных коэффициентах (таких как коэффициент формы зуба и коэффициент концентрации напряжений). Выбор этих коэффициентов часто сопряжен с определенной долей субъективности, что ограничивает точность расчета. Это ограничение особенно заметно при работе с нестандартными профилями зубьев, сложными конструкциями зубчатых передач или при учете влияния напряжений, возникающих при сборке. Метод конечных элементов (МКЭ), с другой стороны, предоставляет более общий и точный аналитический инструмент. Создавая трехмерную твердотельную модель всей зубчатой передачи, включая весь корпус, спицы и даже ступицу, МКЭ может всесторонне учитывать реальное влияние жесткости корпуса и конструкции спиц на распределение напряжений в корне зуба и точно фиксировать эффект концентрации напряжений в критически важной геометрической детали — скруглении в месте перехода корня зуба — с чрезвычайно высокой плотностью сетки. В ходе анализа инженеры обычно применяют наиболее жесткие условия нагрузки — то есть, когда один зуб зацепляется в точке его вершины — для получения распределения растягивающих изгибающих напряжений в критическом участке корня зуба (обычно вблизи касательной под углом 30 градусов). Максимальное значение этого напряжения является ключевым показателем для оценки усталостной прочности.
Например, возьмем редуктор поворотного привода роторного экскаватора, поставленного компанией Anhui Haiyi Heavy Industry на крупный угольный карьер в Сибири, Россия. Диаметр делительной окружности его зубчатого кольца на конечной ступени превышает 5 метров, модуль составляет 50 мм, а вес одного зуба превышает 100 кг. Для таких тяжелых зубчатых передач огромных размеров и особой конструкции структура спиц оказывает решающее влияние на распределение напряжений в основании зуба. Конструкторская группа использовала метод конечных элементов (МКЭ) для проведения детального сравнительного анализа различных конструктивных решений, включая сплошные спицы, спицы с перегородкой и коробчатые спицы. Результаты анализа показывают, что, хотя традиционные сплошные спицы имеют простую структуру, их чрезмерная жесткость приводит к чрезмерно концентрированному пути передачи нагрузки и очень высоким напряжениям в основании зуба; в то время как структура с перегородкой легче, ее жесткость недостаточна, что приводит к большим деформациям под нагрузкой, а также к неравномерному распределению напряжений. В конечном итоге, расчеты методом конечных элементов четко показывают, что оптимизированная конструкция с коробчатыми спицами, обеспечивая достаточную жесткость опоры, также обладает определенной степенью эластичности, что позволяет более равномерно распределять и поглощать силы зацепления, тем самым эффективно снижая концентрацию напряжений в корне зуба. Окончательные расчетные данные показывают, что по сравнению с исходной цельнолитой конструкцией максимальное изгибающее напряжение в корне зуба снижается на 14% при использовании конструкции с коробчатыми спицами. Согласно кривой усталостной прочности материала, это означает, что ожидаемое увеличение ресурса зубчатого колеса при изгибной усталости составит более чем на порядок, что полностью соответствует строгим требованиям заказчика к долговременной надежной работе оборудования в условиях экстремально низких температур и высоких нагрузок.
Оцените влияние производственных процессов.
Усталостная прочность корня зуба шестерни зависит не только от номинального напряжения, определяемого конструкцией, но и от «внутренних качеств», обусловленных процессом изготовления. Например, шероховатость поверхности переходного скругления корня зуба напрямую влияет на возникновение усталостных трещин; процессы термообработки (такие как цементация, азотирование и высокочастотная закалка) формируют упрочненный слой с высокой твердостью и полезным остаточным сжимающим напряжением на поверхности шестерни; в то время как процессы поверхностного упрочнения, такие как дробеструйная обработка и прокатка, могут дополнительно создать более глубокий слой остаточного сжимающего напряжения. Остаточное сжимающее напряжение может эффективно компенсировать часть растягивающего напряжения, возникающего во время эксплуатации, тем самым значительно повышая усталостную прочность шестерни. Расширенный анализ методом конечных элементов (МКЭ) больше не ограничивается простыми механическими расчетами, а может учитывать влияние этих производственных процессов. Вводя начальное поле напряжений в модель конечных элементов для имитации остаточного напряжения или определяя свойства материала, изменяющиеся по глубине для имитации эффекта упрочненного слоя, инженеры могут более реалистично и всесторонне оценить усталостную прочность шестерен в реальных условиях эксплуатации. Это обеспечивает научно обоснованные количественные рекомендации по оптимизации параметров процесса термообработки (таких как глубина упрочненного слоя и твердость поверхности) и процессов упрочнения поверхности (таких как интенсивность и покрытие дробеструйной обработки), что позволяет добиться глубокой интеграции проектирования и производства.
Оптимизированная конструкция корпуса: создание прочной и надежной несущей платформы.
Корпус редуктора, как основание, поддерживающее и заключающее в себе все внутренние компоненты трансмиссии, несомненно, имеет решающее значение. Он не только обеспечивает точное положение шестерен, валов и подшипников, гарантируя их правильное относительное положение, но и служит «скелетом», который воспринимает и передает все внутренние силы зацепления, реакции подшипников и внешние нагрузки. Хорошо спроектированный корпус редуктора должен обеспечивать многоцелевую оптимизацию, одновременно удовлетворяя основным требованиям прочности и жесткости: минимизация веса для снижения материальных и транспортных затрат; оптимизация конструкции для упрощения процессов литья или сварки; отличное рассеивание тепла для контроля внутренней температуры масла; и превосходные динамические характеристики для подавления вибрации и шума. В этой сложной системной инженерии метод конечных элементов (FEA) является незаменимым основным инструментом для оптимизации конструкции корпуса редуктора.
Анализ статической прочности и жесткости
При работе редуктора корпус подвергается чрезвычайно сложной системе нагрузок, включающей нормальные, тангенциальные и осевые силы от зацепления шестерен, радиальные и осевые реакции подшипников, а также нагрузки, создаваемые соединениями с внешним оборудованием. Статический анализ методом конечных элементов (МКЭ) позволяет точно рассчитать распределение напряжений и деформацию корпуса под действием этой сложной системы нагрузок. С помощью интуитивно понятных карт распределения напряжений инженеры могут четко определить зоны высоких напряжений в конструкции, часто возникающие на краях отверстий в корпусе подшипника, в местах соединения стенки и днища корпуса, а также в местах геометрических разрывов, таких как подъемные отверстия. Для этих слабых мест может быть применено целенаправленное усиление, например, путем стратегического размещения ребер усиления для направления передачи силы и увеличения скруглений в зонах концентрации напряжений для сглаживания градиентов напряжений. Одновременно карты распределения деформаций позволяют количественно оценить деформацию и смещение каждого отверстия в корпусе подшипника под нагрузкой. Это важнейший показатель, поскольку деформация отверстий в корпусе подшипника напрямую приводит к наклону вала, что, в свою очередь, вызывает смещение шестерен. Анализ методом конечных элементов гарантирует, что даже при максимальной нагрузке деформация отверстия корпуса подшипника остается в пределах допустимого диапазона, тем самым обеспечивая постоянную работу шестерен в правильном зацеплении и предотвращая внецентровые нагрузки и преждевременный выход из строя из-за недостаточной жесткости корпуса.
Компания Anhui Haiyi Heavy Industry столкнулась с чрезвычайно сложной задачей проектирования веерообразного редуктора для линии непрерывной разливки и прокатки тонких слябов крупного сталелитейного предприятия в СНГ. Из-за компактной компоновки производственной линии пространство для установки редуктора было крайне ограничено, что предъявляло исключительно жесткие требования к его форме и общему весу. Традиционные методы проектирования часто оказывались неэффективными в таких ситуациях. Поэтому инженерная команда Haiyi Heavy Industry решила применить передовую технологию топологической оптимизации методом конечных элементов (МКЭ) для полной модернизации конструкции корпуса редуктора. Топологическая оптимизация — это метод проектирования, который «создает нечто из ничего». Инженерам нужно лишь определить допустимое проектное пространство, приложенные нагрузки и ограничения; алгоритм оптимизации автоматически и итеративно найдет оптимальный путь распределения материала, подобно эволюционному процессу в природе, удаляя «избыточный» материал и сохраняя «существенную» структуру. После десятков итеративных вычислений на большом компьютере окончательная форма корпуса полностью опровергла традиционные концепции проектирования. Его внутренняя ребристая структура напоминала скелет живого организма или ветви дерева, образуя четкую и эффективную несущую конструкцию вдоль критически важных путей передачи усилий, при этом смело исключая зоны, не несущие нагрузку. В конечном итоге, эта новая конструкция корпуса, созданная с помощью топологической оптимизации, позволила снизить вес почти на 28% по сравнению с традиционными конструкциями, обеспечив при этом прочность и жесткость, полностью соответствующие проектным требованиям. Она идеально решила проблему монтажа, поставленную заказчиком, и получила высокую оценку за свою уникальную и эффективную биомиметическую структуру.
Анализ динамических характеристик
Уровни вибрации и шума являются важными индикаторами качества редукторов, особенно в областях применения с высокими требованиями к условиям работы (например, портовые краны и театральное сценическое оборудование). Чрезмерная вибрация не только создает неприятный шум, но, что более важно, ускоряет износ прецизионных компонентов, таких как подшипники и шестерни, и может даже привести к усталостному разрушению конструкции, значительно сокращая срок службы всей машины. Вибрация редуктора в основном возникает из внутренних источников возбуждения, наиболее важным из которых является процесс зацепления шестерен. Частота зацепления шестерен (количество зацепляющихся зубьев × частота вращения) и ее гармонические составляющие являются наиболее важными частотами возбуждения системы. Если эти частоты возбуждения близки к собственной частоте корпуса или всей системы редуктора (т.е. частоте, на которой система естественным образом предпочитает вибрировать) или совпадают с ней, возникает явление «резонанса», вызывающее резкое усиление вибрации. Модальный анализ (МКЭ) является мощным инструментом для диагностики и предотвращения резонанса. Проведя модальный анализ корпуса и даже всей системы редуктора, можно рассчитать ряд собственных частот системы и соответствующие им формы колебаний (т.е., как система вибрирует на каждой собственной частоте). Сравнивая эти собственные частоты с основной частотой возбуждения системы и отображая их в виде диаграммы Кэмпбелла, можно четко определить, представляет ли система риск резонанса в диапазоне рабочих скоростей. После выявления риска резонанса инженеры могут изменить конструкцию корпуса (например, скорректировать расположение и толщину ребер жесткости, изменить толщину стенок или увеличить структурное демпфирование), чтобы изменить его собственные частоты, тем самым «избегая» диапазона частот возбуждения и принципиально устраняя потенциальные проблемы вибрации и шума на этапе проектирования.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
Данная статья опубликована компанией Anhui Haiyi Heavy Industry Co., Ltd., поставщиком нестандартных редукторов для тяжелых условий эксплуатации и комплексных решений для производственных линий. Компания специализируется на исследованиях и разработках, проектировании, производстве, интеграции, продажах и послепродажном обслуживании нестандартных редукторов для тяжелых условий эксплуатации. Ее продукция широко используется в сталелитейной, цветной металлургической промышленности, строительной технике, горнодобывающем оборудовании и материалах для хранения энергии. Для получения дополнительной информации или заказа индивидуальных решений по трансмиссии, пожалуйста, свяжитесь с нами.
