Руководство по выбору редуктора: как выбрать подходящий редуктор для вашего оборудования?
2026-05-11
Введение
В современном промышленном производстве редукторы, являющиеся ключевым передаточным оборудованием, соединяющим источник энергии и исполнительный механизм, играют несомненно важную роль. Они подобны «сердцу» механического оборудования, плавно и точно преобразуя высокую скорость вращения электродвигателя в низкую скорость и высокий крутящий момент, необходимые для оборудования, тем самым обеспечивая стабильную и эффективную работу производственной линии. Выбор подходящего редуктора не только напрямую влияет на производительность и срок службы оборудования, но и оказывает глубокое влияние на производственную эффективность и контроль затрат предприятия. Особенно на обширном рынке русскогоязычных стран, где из-за уникальной промышленной системы, суровых климатических условий и высоких требований к надежности оборудования выбор редуктора требует еще более тщательного обдумывания и точного понимания. Данная статья представляет собой подробное руководство по выбору, в котором систематически излагаются ключевые параметры выбора редукторов, распространенные ошибки, научный подход к процессу, а также области применения различных типов редукторов. Она призвана помочь коллегам из промышленности в русскоязычном регионе разобраться в сложной ситуации и подобрать для вашего оборудования идеальное «сердце».
I. Основной принцип выбора редуктора: понимание ключевых технических параметров
Подбор редуктора — это точная наука, основанная на глубоком понимании ряда ключевых технических параметров. Эти параметры, подобно нотам в партитуре, вместе создают гармоничную мелодию системы передачи. Только точное понимание значения каждого параметра позволяет гарантировать, что выбранный редуктор будет идеально соответствовать условиям эксплуатации оборудования.
1.1 Крутящий момент (Torque): источник мощности
Крутящий момент — это основной показатель, характеризующий выходную мощность редуктора, который определяет, какую нагрузку он способен привести в движение. При выборе крутящего момента не следует руководствоваться принципом «чем больше, тем лучше», а необходимо точно соотносить его с фактическими потребностями оборудования. Если выбран слишком малый крутящий момент, редуктор будет перегружен, что в лучшем случае приведет к перегреву и усилению износа, а в худшем — к его непосредственному выходу из строя и остановке производства; если же выбран слишком большой крутящий момент, это приведет к ненужной трате энергии и увеличению затрат на закупку.
Расчет необходимого крутящего момента — это первый шаг при выборе модели. Обычно его можно оценить по следующей формуле:
> T = 9550 × P / n
где:
- ·T — крутящий момент (единица измерения: Н·м)
- ·P — мощность двигателя (единица измерения: кВт)
- ·n — выходная частота вращения редуктора (единица измерения: об/мин)
Однако это лишь теоретические расчетные значения. В практическом применении необходимо учитывать еще одно чрезвычайно важное понятие — коэффициент нагрузки (Service Factor, SF). Коэффициент нагрузки представляет собой поправочный коэффициент, учитывающий множество факторов эксплуатационных условий, таких как тип нагрузки (равномерная нагрузка, средние ударные нагрузки, сильные ударные нагрузки), ежедневная продолжительность работы и частота пусков. Например, в таких отраслях тяжелой промышленности, как черная металлургия и металлургия, оборудование часто подвергается огромным ударным нагрузкам и длительной непрерывной работе, поэтому коэффициент службы обычно выбирается равным 1,5 или даже выше. А в России и странах СНГ суровый зимний климат предъявляет более высокие требования к смазке и вязкости материалов при запуске оборудования, поэтому мгновенные ударные моменты при запуске в условиях низких температур также должны учитываться при расчете коэффициента службы.
Таким образом, формула для расчета конечного выбора крутящего момента должна выглядеть следующим образом:
> T_(выбор) ≥ T_(расчет) × SF
Например, редуктор для горнодобывающей дробилки с мощностью двигателя 110 кВт и выходной частотой вращения 50 об/мин, работающий в тяжелых условиях эксплуатации с сильными ударными нагрузками. Сначала рассчитываем теоретический крутящий момент T_(расчет) = 9550 × 110 / 50 = 20910 Н·м. Учитывая условия эксплуатации, мы выбираем коэффициент надежности SF = 1,8, тогда конечный расчетный крутящий момент должен быть не менее 20910 × 1,8 = 37638 Н·м. Компания ООО «Аньхой Хайи Тяжелая Промышленность» при предоставлении клиентам решений по нестандартным тяжелым редукторам всегда ставит на первое место тщательный анализ условий эксплуатации, чтобы обеспечить научную обоснованность и надежность выбора крутящего момента.
1.2 Передаточное число (Ratio): волшебник скорости
Передаточное число, то есть отношение входной скорости вращения редуктора к выходной, является ключевым параметром, обеспечивающим преобразование скорости. Оно определяет степень, в которой редуктор «переводит» высокую скорость двигателя в низкую скорость, необходимую для оборудования. Выбор передаточного числа напрямую влияет на точность и эффективность производственного процесса.
Определение передаточного числа является относительно простым; формула для его расчета выглядит следующим образом:
> i = n_вход / n_выход
В том числе:
- ·i — передаточное число
- ·n_вход — частота вращения двигателя (единица измерения: об/мин)
- ·n_выход— требуемая частота вращения оборудования (единица измерения: об/мин)
При выборе передаточного числа следует учитывать, что у редукторов разных типов (например, одноступенчатых и многоступенчатых) диапазон передаточных чисел и КПД различаются. Например, передаточное число одноступенчатых планетарных редукторов обычно составляет от 3 до 10, тогда как многоступенчатые редукторы могут обеспечивать передаточное число в тысячи и даже десятки тысяч. При условии достижения требуемого передаточного числа следует по возможности выбирать варианты с меньшим количеством ступеней и компактной конструкцией, чтобы обеспечить более высокий КПД и оптимальную стоимость.
1.3 Мощность: залог эффективности
Хотя обычно мы сначала определяем мощность двигателя, а затем подбираем редуктор, у самого редуктора также есть ограничение по номинальной входной мощности. Мощность выбранного двигателя не должна превышать номинальную входную мощность редуктора, иначе это может привести к повреждению внутренних деталей редуктора из-за перегрузки. Кроме того, не следует упускать из виду такой фактор, как КПД редуктора. Чем ниже КПД, тем больше потери энергии и тем выше общая энергопотребляемость системы.
> P_двигателя × η ≥ P_оборудования
При этом:
- ·P_мотор— мощность двигателя
- ·η — КПД редуктора
- ·P_оборудование— фактическая потребляемая мощность оборудования
Например, КПД планетарных редукторов обычно достигает 95 % и более, тогда как КПД червячных редукторов из-за использования в них скользящего трения обычно составляет от 60 % до 85 %. В условиях эксплуатации с высокими требованиями к энергоэффективности, таких как линии по производству новых материалов для накопления энергии, выбор высокоэффективного редуктора имеет решающее значение для снижения долгосрочных эксплуатационных затрат.
1.4 Условия эксплуатации: залог стабильной работы
Условия эксплуатации — это наиболее часто упускаемый из виду, но при этом крайне важный аспект при выборе оборудования. К ним относятся такие факторы, как температура окружающей среды, влажность, запыленность, коррозионная активность, вибрация и удары. В частности, на рынках России и стран СНГ зимние температуры могут опускаться до -40 °C и ниже, что ставит чрезвычайно высокие требования к выбору материалов корпуса редуктора, уплотнений и смазочных материалов. В условиях низких температур вязкость смазочного масла резко возрастает, что приводит к затруднениям при запуске и нарушению смазки; материалы уплотнений могут стать хрупкими, потерять эластичность, что приведет к утечке масла. Поэтому для рынков русскогоязычных стран необходимо использовать специальные низкотемпературные смазочные масла, а также уплотнительные материалы с более высокими низкотемпературными характеристиками (например, фторкаучук).
Кроме того, в таких отраслях, как черная и цветная металлургия, в производственной среде обычно присутствует большое количество металлической пыли и коррозионных газов, что требует от редукторов более высокого класса защиты (например, IP65 или выше), а также более надежной герметичности корпуса и антикоррозионной обработки поверхностей. Компания Anhui Haiyi Heavy Industry, обслуживая клиентов в русскоязычных регионах, в полной мере учитывает эти особые условия эксплуатации и предлагает комплексный индивидуальный подход к проектированию — от выбора материалов и схем смазки до конструкции уплотнений — чтобы обеспечить длительную и стабильную работу редукторов даже в суровых условиях.
II. Как избежать распространенных ошибок: как сделать выбор более точным
При выборе редуктора даже кажущиеся незначительными упущения часто приводят к целой череде последующих проблем. Избегание этих распространенных ошибок — важный шаг на пути к успешному выбору.
Заблуждение № 1: уделять внимание только крутящему моменту, игнорируя жесткость.В высокоточных приложениях, таких как сервоуправление, торсионная жесткость редуктора имеет не менее важное значение. Недостаточная жесткость приводит к упругим деформациям в цепи передачи, снижению точности управления и возникновению вибраций. Поэтому в таких случаях следует выбирать высокоточные редукторы с высокой жесткостью.
Заблуждение № 2: игнорировать люфт (Backlash).Зазор обратного хода — это небольшой угол поворота, возникающий на выходе редуктора при переключении между прямым и обратным вращением. В приложениях, требующих точного позиционирования (например, в суставах роботов или на станках с ЧПУ), слишком большой зазор обратного хода может серьезно повлиять на точность позиционирования. Необходимо выбирать редуктор соответствующего класса точности в соответствии с фактическими требованиями к точности.
Заблуждение 3: Слишком произвольный выбор коэффициента надежности.Как упоминалось ранее, коэффициент надежности является ключевым фактором, обеспечивающим срок службы и надежность редуктора. Его выбор должен строго основываться на научных расчетах с учетом типа нагрузки, времени работы и других факторов; ни в коем случае нельзя полагаться на приблизительные оценки или выбирать заниженный коэффициент нагрузки с целью экономии.
Заблуждение 4: Неучет способа монтажа. Способ монтажа редуктора (горизонтальный, вертикальный, боковой) влияет на распределение смазочного масла внутри и нагрузку на подшипники. Необходимо выбрать правильную модель монтажа в соответствии с фактической компоновкой оборудования и обеспечить соответствие уровня смазочного масла установленным требованиям.
III. Пошаговый подход: научно обоснованный процесс выбора редуктора
Освоив ключевые параметры и избегая типичных ошибок, мы сможем следовать научно обоснованной методике и шаг за шагом провести подбор редуктора.
Определение исходных условий: всесторонний сбор проектных требований к оборудованию, включая: тип приводного двигателя, мощность, частоту вращения; тип рабочего механизма, требуемую частоту вращения, крутящий момент, характеристики нагрузки (постоянная, ударная, периодическая); количество рабочих часов в сутки, частоту пусков; способ монтажа, пространственные ограничения; условия окружающей среды (температура, влажность, запыленность и т. д.).
Выбор типа редуктора: на основе передаточного числа, пространственной конфигурации, бюджета затрат, требований к точности и т. д. следует провести предварительный выбор типа редуктора.
Ниже будет представлено подробное сравнение различных типов редукторов.
Расчет и определение технических характеристик:
Рассчитать передаточное число i.
На основании характеристик нагрузки и условий эксплуатации определить коэффициент нагрузки SF по таблице.
Рассчитать требуемый крутящий момент T.
На основании передаточного числа и крутящего момента выбрать подходящую модель в каталоге продукции. Убедиться, что номинальный крутящий момент, номинальная мощность и другие параметры выбранной модели соответствуют требованиям.
Проверка и верификация:Проведите подробную проверку выбранной модели, включая проверку радиальных и осевых сил на валу, чтобы убедиться, что они находятся в допустимых пределах. Проведите проверку тепловой мощности, чтобы убедиться, что редуктор не перегреется при непрерывной работе.
Консультация с профессиональным производителем: Наконец, самый важный шаг — передать результаты выбора и исходные рабочие условия профессиональному производителю редукторов, такому как Anhui Haiyi Heavy Industry, для окончательного подтверждения. Профессиональные инженеры, опираясь на свой богатый опыт и знания, проведут повторную проверку вашего варианта выбора, предложат рекомендации по оптимизации и даже предоставят более подходящие нестандартные индивидуальные решения.
IV. Сравнение сценариев применения: области применения редукторов разных типов
Мир редукторов очень разнообразен, и каждый тип редуктора имеет свои уникальные преимущества и области применения. Понимание их особенностей поможет нам сделать более осознанный выбор.
| Типы редукторов | Преимущества | Недостатки | Основные области применения |
| Планетарный редуктор | Компактная конструкция, высокая грузоподъемность, широкий диапазон передаточных чисел, высокая точность, высокая эффективность | сложная конструкция, высокая стоимость | Области применения сервоприводов с высокой точностью и высокой плотностью крутящего момента, такие как робототехника, станки с ЧПУ, полупроводниковое оборудование, медицинское оборудование и т. д. |
| Конический редуктор | Плавная работа, низкий уровень шума, высокая грузоподъемность, высокая эффективность | значительная осевая сила | Широко применяется в различных отраслях промышленности, таких как конвейерное оборудование, упаковочное оборудование, текстильное оборудование и т. д. |
| Червячный редуктор | Высокое передаточное число, простая конструкция, самоблокировка, плавная работа | Низкий КПД, склонность к перегреву | Лифты, подъемные механизмы, смесители и другие устройства, где требуется большой передаточный коэффициент и самоблокировка. |
| Циклоидальный редуктор | Высокое передаточное число, компактная конструкция, высокая перегрузочная способность | Скорость не должна быть слишком высокой, шум относительно сильный | Оборудование для перемешивания и транспортировки в химической, горнодобывающей и строительной отраслях. |

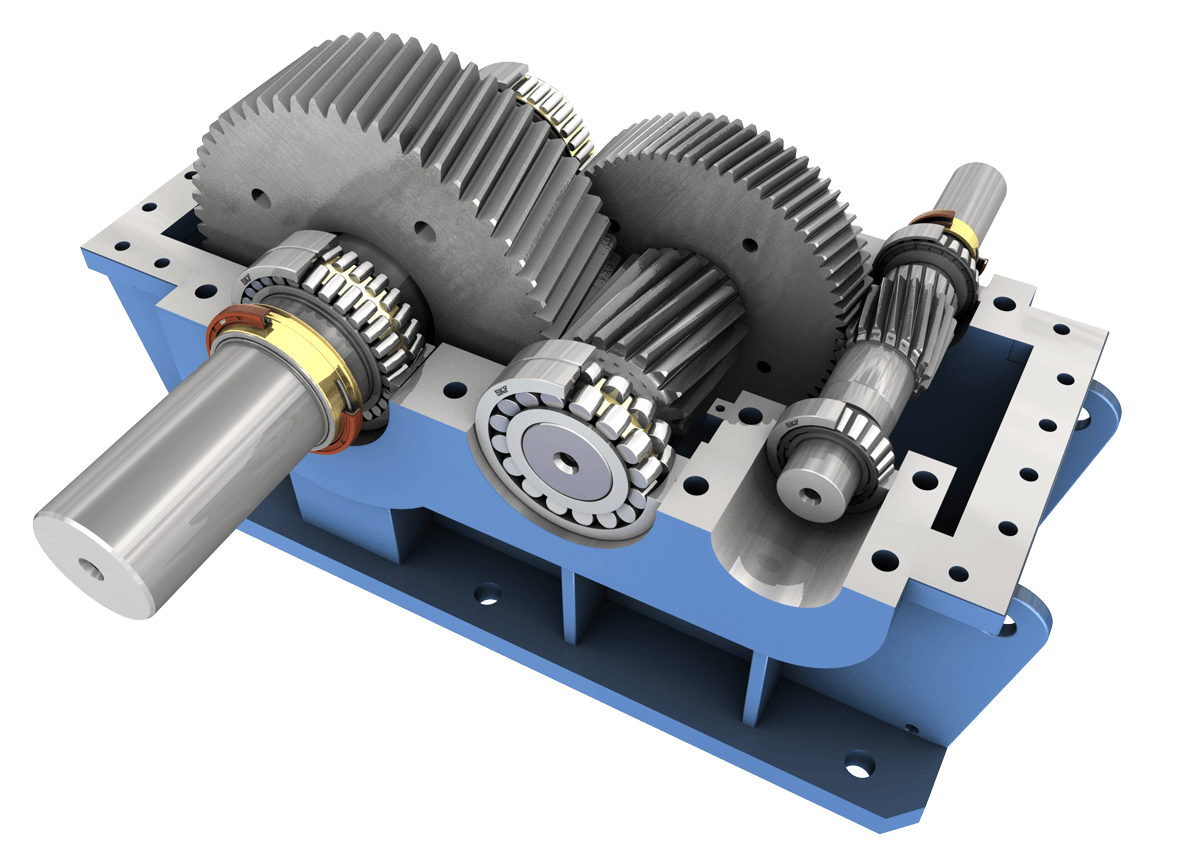

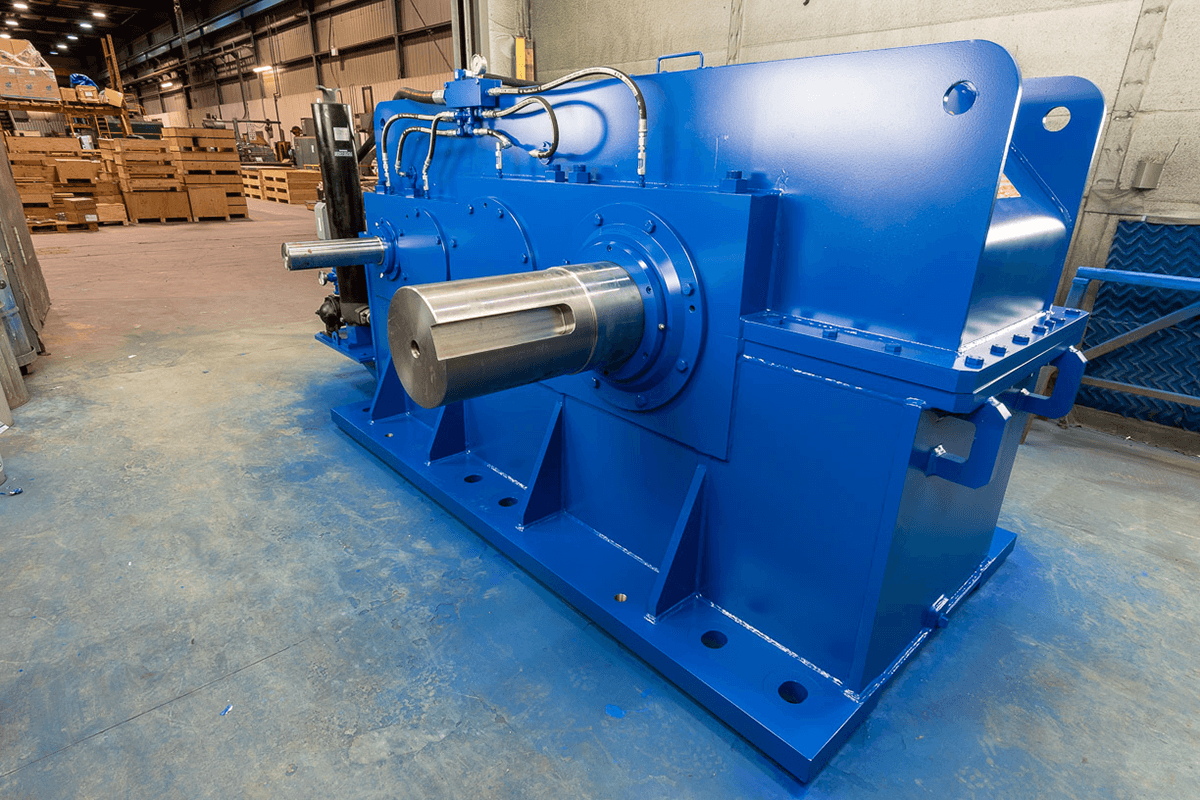

| Тяжелые редукторы | Высокая грузоподъемность, высокая надежность, высокая ударопрочность | большой размер и вес, высокая стоимость | Основное силовое оборудование в таких отраслях тяжелой промышленности, как металлургия, горнодобывающая промышленность и цементная промышленность, например, прокатные станы, мельницы и дробилки. |
Оказывая услуги металлургическим и горнодобывающим предприятиям России и стран СНГ, компания «Аньхой Хайи» обнаружила, что, поскольку их оборудование, как правило, должно отличаться высокой надежностью и длительным сроком службы, широкую популярность приобрели прочные и высоконагрузочные тяжелые редукторы с параллельными валами или коническими шестернями (такие как серия H/B компании «Аньхой Хайи»). Благодаря оптимизированной конструкции корпуса и высококачественным материалам эти продукты способны обеспечить длительную безотказную работу в чрезвычайно тяжелых условиях эксплуатации.
V. Ориентация на рынки русскоязычных стран: особые аспекты и рекомендации
С учетом особенностей рынка русскоязычных стран, помимо упомянутой выше конструкции, устойчивой к низким температурам, имеются еще некоторые дополнительные рекомендации:
Уделяйте внимание сертификации и стандартам: изучите и убедитесь в соответствии продукции российским стандартам ГОСТ и соответствующим отраслевым требованиям к сертификации — это залог выхода продукции на рынок.
Придавайте значение локализованным услугам:выбирайте поставщиков, имеющих хорошую репутацию в Китае и способных предоставить техническую поддержку на русском языке, а также услуги по локализации. Это позволит вам сэкономить значительное время и сократить затраты на коммуникацию при монтаже, наладке и последующем техническом обслуживании оборудования.
Оцените возможности поставщика по изготовлению нестандартного оборудования:на рынках русскогоязычных стран имеется большое количество оборудования, оставшегося с советских времен, которое требует модернизации. Для замены существующих установочных размеров часто требуются редукторы нестандартной конструкции. Партнер, обладающий мощными возможностями по проектированию и изготовлению нестандартного оборудования, такой как Anhui Haiyi Heavy Industry, станет важной гарантией успеха вашего проекта.
Выбор подходящего редуктора — это комплексная задача, требующая тесного сочетания теоретических знаний и практического опыта. Надеемся, что данное руководство станет для вас полезным справочным материалом. Точный подбор оборудования — это не только ответственность за его работоспособность, но и инвестиция в будущее развития предприятия.
Данная статья опубликована компанией «Аньхой Хайи Чжунгоу» (ООО «Аньхой Хайи Тяжелая Промышленность»), поставщиком нестандартных тяжелых редукторов и комплексных решений для производственных линий. Компания специализируется на разработке, проектировании, производстве, интеграции, продаже и послепродажном обслуживании нестандартных тяжелых редукторов. Ее продукция широко применяется в таких отраслях, как черная и цветная металлургия, строительная техника, горнодобывающее оборудование и новые материалы для накопления энергии. Если вам нужна дополнительная информация или индивидуальные решения в области трансмиссий, обращайтесь к нам.
