Высокоточные механизмы для металлургической передачи: высокопроизводительный главный редуктор, разработанный специально для компании «Вэйбао Металлургия»
2026-05-21
Основное трансмиссионное оборудование для металлургической промышленности всегда служило лакмусовой бумажкой, позволяющей оценить комплексный потенциал производителей тяжелого оборудования. Компания «Аньхой Хайи Чжунгоу» (ООО «Аньхой Хайи Тяжелая Промышленность»), опираясь на технические преимущества, накопленные за долгие годы работы в сфере производства нестандартных тяжелых редукторов, успешно поставила компании «Вэйбао Металлургия» (Weibao Metallurgy) комплект высокопроизводительных главных редукторов. Благодаря превосходным эксплуатационным характеристикам трансмиссии и высочайшему качеству изготовления компания заслужила высокую оценку заказчика, в очередной раз подтвердив свое лидирующее положение в сфере производства трансмиссионного оборудования для тяжелой металлургии.
I. Обзор отрасли и задачи клиента

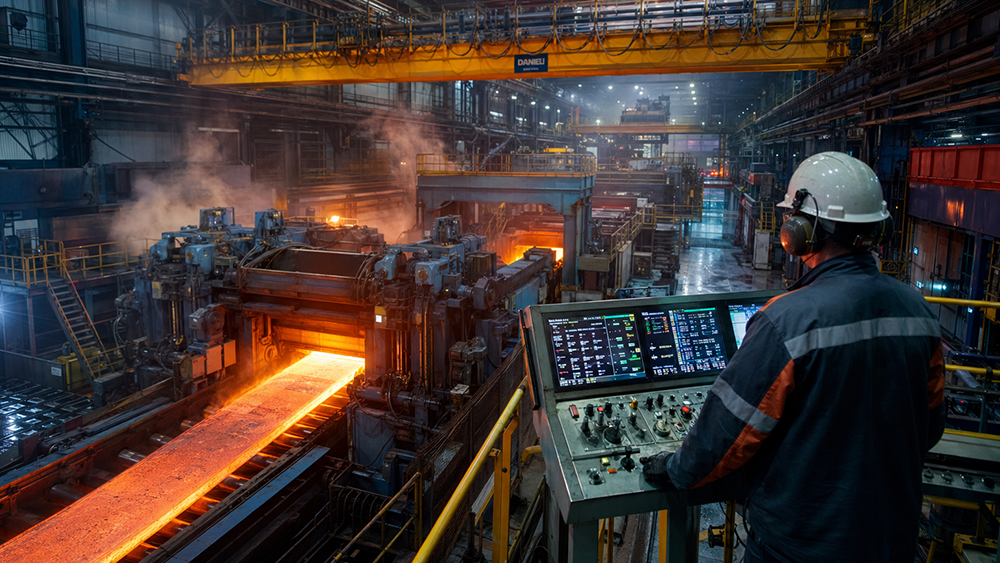

Металлургическая отрасль является одной из промышленных сфер с наибольшим спросом на тяжелое силовое оборудование. Будь то прокат стали, добыча чугуна или переработка цветных металлов, основное производственное оборудование в этих отраслях зависит от высокопроизводительных редукторов, обеспечивающих стабильную и надежную передачу мощности. Главный редуктор в металлургии, являясь центральным силовым узлом производственной линии, длительное время подвергается воздействию высоких нагрузок в неблагоприятных условиях, таких как высокая температура, высокая влажность и запыленность, и его рабочие характеристики напрямую определяют эффективность и стабильность работы всей производственной линии.
В процессе модернизации и переоборудования оборудования компания Weibao Metallurgy предъявила к главным редукторам ряд строгих требований. Во-первых, это задача обеспечения большого передаточного числа и широкого диапазона регулирования скорости: технологический процесс требует, чтобы редуктор обеспечивал передачу с большим передаточным числом 9,57/4,67 в широком диапазоне скоростей от 340 до 1200 об/мин, что предъявляет чрезвычайно высокие требования как к точности конструкции зубчатых колес, так и к прочности корпуса. Во-вторых, это требования к высокой надежности и длительному сроку службы: металлургические производственные линии работают в непрерывном режиме в течение длительного времени, и любая неисправность в трансмиссии приведет к остановке всей линии, что повлечет за собой огромные экономические потери; поэтому заказчик требует, чтобы оборудование обладало чрезвычайно высокой надежностью и длительным сроком службы. Кроме того, заказчик требовал, чтобы оборудование строго соответствовало стандарту JB/T5000.10-1998 «Общие технические условия для тяжелого машиностроения — Сборка», с четкими количественными требованиями к ключевым параметрам, таким как пятна контакта зубьев, боковой зазор и установка подшипников. В связи с жесткими сроками модернизации производственной линии заказчику также требовалось, чтобы производитель, при условии обеспечения качества, оперативно выполнил проектирование, изготовление и поставку нестандартного оборудования по индивидуальному заказу.
II. Решение
Компания Аньхой Хайи Хеви Индастри, учитывая конкретные эксплуатационные условия на предприятии Weibao Metallurgy, организовала работу команды разработчиков для создания специального проекта и предложила высокоэффективное индивидуальное решение для главного редуктора, которое полностью соответствует строгим требованиям заказчика в трех аспектах: техническом проектировании, технологическом процессе производства и контроле качества.
2.1 Основные технические характеристики
Таблица 3: Основные технические характеристики главного редуктора компании «Вэйбао Металлургия»
| Параметры | Технические характеристики |
| Мощность двигателя | 630 кВт |
| Введите частоту вращения | 340 / 1200 об/мин |
| передаточное число | 9.57 / 4.67 |
| Способ смазки | Принудительная смазка |
| Марка смазочного масла | L-CKD320 / CKD220 |
| Объем смазочного масла | 63 л/мин |
| Давление на входе | 0.25 ~ 0.35 MPa |
| Стандарты сборки | JB/T5000.10-1998 |
| Точки контакта зубьев (по высоте зубья) | ≥ 55% |
| Точки контакта зубьев (в продольном направлении) | ≥ 70% |
| Наименьший межзубной зазор (I степень) | Jnmin = 0,25 мм |
| Минимальный мезумный зазор (II степень) | Jnmin = 0,28 мм |
2.2 Особенности конструкции и технологии изготовления
Что касается системы зубчатой передачи, в данном редукторе используется высококачественная легированная сталь, обработанная с помощью технологии прецизионного шлифования зубьев, благодаря чему твердость и точность поверхности зубьев соответствуют высоким стандартам, что обеспечивает плавную работу и низкий уровень шума при передаче с большим передаточным числом. Корпус редуктора представляет собой крупную цельную литую конструкцию с равномерной толщиной стенок и превосходной жесткостью, что эффективно предотвращает деформацию корпуса при работе под высокими нагрузками и гарантирует точность зацепления зубчатых пар.
Что касается системы смазки и охлаждения, редуктор оснащен независимой системой принудительной смазки, в которой используется высококачественное промышленное трансмиссионное масло. Расход смазочного масла достигает 63 л/мин, а давление на входе поддерживается на уровне от 0,25 до 0,35 МПа, что обеспечивает полную смазку всех движущихся пар в условиях высоких скоростей и больших нагрузок, эффективно контролирует рабочую температуру и продлевает срок службы оборудования.
2.3 Тщательный монтаж и заводской контроль
На этапе сборки компания Хайи Хеви Индастри полностью соблюдает требования стандарта JB/T5000.10-1998. Перед сборкой все детали проходят тщательную обработку по удалению ржавчины, заусенцев и очистке; внутреннее кольцо подшипника плотно прилегает к буртику вала, отсутствие зазора проверяется с помощью щупа толщиной 0,05 мм; ключевые параметры, такие как точки контакта зубьев и боковой зазор, проверяются и подтверждаются один за другим, чтобы гарантировать соответствие каждого устройства проектным требованиям. На крепежные болты наносится антикоррозионный клей, на соприкасающиеся поверхности — герметик, наружные поверхности окрашиваются, а внутренние — покрываются антикоррозионной краской.
После завершения сборки оборудования проводится строгий испытательный прогон без нагрузки: при скорости вращения высокоскоростного вала 100 об/мин в прямом направлении не менее 2 часов проверяются плавность хода, вибрация и шум, герметичность всех соединений и надежность крепежных элементов; только после прохождения всех испытаний оборудование допускается к отгрузке.
III. Поставка и ценность для клиента

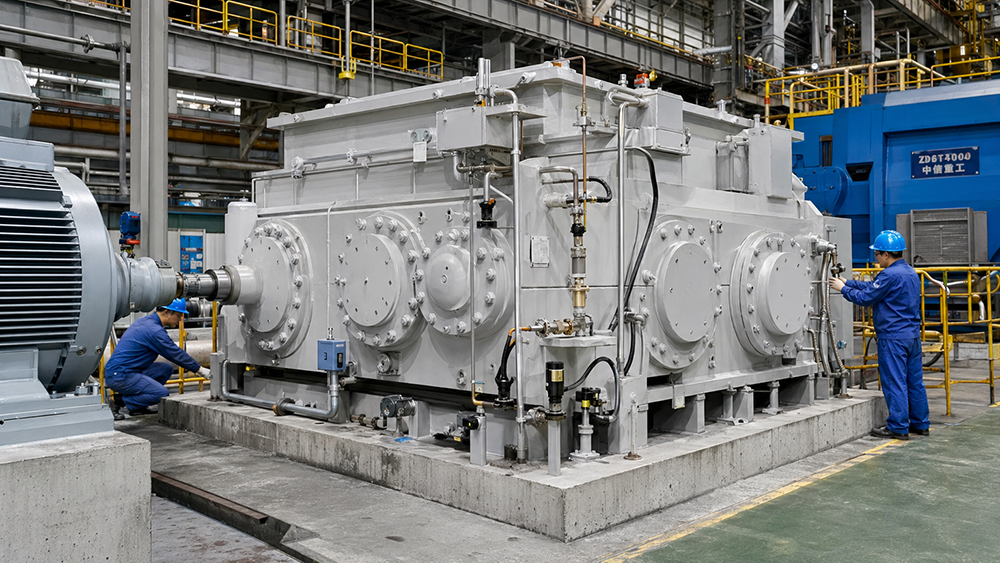

Оборудование прошло строгий заводской контроль, а его погрузка осуществлялась под постоянным наблюдением квалифицированных технических специалистов, что обеспечило его безопасность во время транспортировки. После доставки на объект компании «Вэйбао Металлургия» оборудование было успешно смонтировано, налажено и введено в эксплуатацию, принеся заказчику значительную совокупную выгоду.
Что касается характеристик привода, то после ввода в эксплуатацию оборудование демонстрирует плавную работу, низкий уровень вибрации и шума, полностью удовлетворяя строгим требованиям металлургической производственной линии к точности и плавности привода, что привело к значительному повышению эффективности работы линии. В плане надежности оборудования по сравнению с прежним оборудованием новый редуктор демонстрирует значительное улучшение как по надежности, так и по сроку службы, а количество внеплановых остановок заметно сократилось, что эффективно обеспечивает непрерывную и стабильную работу производственной линии. Что касается затрат на техническое обслуживание, то благодаря усовершенствованной системе смазки и использованию высококачественных комплектующих значительно увеличился интервал между техническими обслуживаниями, что снизило затраты заказчика на текущее обслуживание и расход запасных частей. В плане сервисной ценности компания Хайи Хеви Индастри предоставила комплексные услуги по всему циклу — от анализа условий эксплуатации и разработки проекта до изготовления и поставки, что в полной мере продемонстрировало профессиональную ценность производителя нестандартного тяжелого оборудования и завоевало высокое доверие и признание заказчика.
