I.Виновник шума в коробке передач: сложная симфония от шестерен к коробке передач.

Шум редуктора обусловлен не одним фактором, а является результатом комплексного взаимодействия и сопряжения множества компонентов в сложных механических условиях. Понимание источников этих шумов является необходимым условием для эффективного снижения уровня шума. В целом, основные источники можно отнести к трем главным аспектам: зацепление шестерен, работа подшипников и резонанс редуктора, которые вместе образуют сложную промышленную «симфонию».

1.1 Шум зацепления шестерен: Несовершенный «танец»

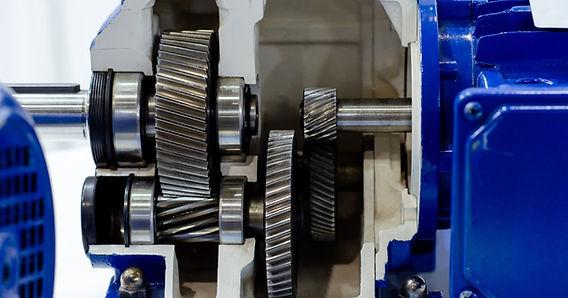

Зубчатая передача является ключевым компонентом редуктора, обеспечивающим снижение скорости и увеличение крутящего момента, а также основным источником шума. Теоретически, идеальная пара эвольвентных шестерен должна поддерживать постоянное мгновенное передаточное отношение во время зацепления, обеспечивая плавную и безударную передачу мощности. Однако в реальных производственных и сборочных процессах накопление различных погрешностей делает этот «танец» несовершенным, что приводит к вибрации и шуму.

Во-первых, первопричиной являются ошибки проектирования и производства . Геометрические отклонения в зубчатых передачах, такие как ошибки профиля зубьев, суммарные ошибки шага и радиальное биение зубчатого кольца, напрямую нарушают плавность зацепления. Например, отклонения профиля зубьев от теоретической эвольвентной кривой вызывают резкие изменения скорости при зацеплении и расцеплении шестерни — процесс, известный как «удар при зацеплении» и «удар при расцеплении», — который генерирует высокочастотные вибрации и шум. Согласно исследованиям Ассоциации немецких инженеров (VDI), при каждом повышении точности обработки зубчатых передач (например, с ISO 8 до 7) уровень шума может быть снижен примерно на 3-5 децибел (дБ), что в полной мере демонстрирует важность высокоточного производства.

Во-вторых, нельзя игнорировать упругую деформацию под нагрузкой . Когда редукторы большой мощности передают огромные крутящие моменты, зубья шестерен неизбежно подвергаются упругой деформации. Если жесткость шестерни недостаточна или нагрузка неравномерно распределена по ширине зуба, эта деформация приведет к отклонению фактической точки зацепления от теоретического положения, что вызовет ошибки передачи и, следовательно, удары и вибрации. Особенно в условиях запуска, торможения или сильных колебаний нагрузки удар между поверхностями зубьев будет более значительным, вызывая стук. Это требует, чтобы на этапе проектирования использовались такие методы, как анализ методом конечных элементов, для точного прогнозирования состояния контакта поверхностей зубьев под нагрузкой (LTCA — анализ контакта зубьев под нагрузкой), и соответственно вносились целенаправленные изменения в профиль зубьев.

Кроме того, люфт — это палка о двух концах . Для обеспечения надлежащей смазки зубчатой пары и предотвращения заклинивания, вызванного тепловым расширением и сжатием, между шестернями должен быть допущен определенный люфт. Однако чрезмерный люфт может вызвать обратное ударное воздействие при изменении направления нагрузки, издавая «щелкающий» звук, что особенно часто встречается в оборудовании с частыми запусками-остановками или вращением вперед/назад (например, в главном приводе прокатных станов в металлургической промышленности). Поэтому правильный контроль величины люфта — это компромисс между обеспечением безопасности эксплуатации и снижением шума от обратного ударного воздействия.

Для более наглядного понимания этого явления можно сравнить уровни шума шестерен с разной степенью точности:

1.2 Шум подшипников: «Микрокосм» качения

Подшипники качения, являясь ключевым компонентом, поддерживающим систему валов редуктора, представляют собой еще один существенный источник шума в редукторах. Шум подшипников в основном возникает из-за высокочастотного, повторяющегося контакта и столкновения между их внутренними элементами качения (шариками или роликами) и дорожками качения внутреннего и наружного колец — сложного динамического процесса, происходящего в микроскопическом мире.

Возникновение шума в подшипниках в первую очередь связано с геометрической точностью дорожек качения и элементов качения . Волнистость и шероховатость поверхности внутренних и наружных дорожек качения, а также округлость и однородность диаметра элементов качения напрямую влияют на плавность их работы. Любые микроскопические дефекты будут усиливаться до высокочастотных вибраций при высокоскоростном вращении, создавая непрерывный «гудящий» или «шипящий» звук. Например, микроскопическая ямка на дорожке качения может вызывать крошечные удары при каждом прохождении элемента качения. Частота этих ударов (т. е. частота прохождения подшипника) и их гармоники составляют спектральные характеристики шума подшипников.

Во-вторых, неправильная установка и посадка являются существенными факторами, способствующими возникновению шума в подшипниках. Например, использование чрезмерно большой посадки с натягом уменьшит внутренний зазор подшипника, вплоть до отрицательного, что приведет к резкому увеличению давления между элементами качения и дорожками качения, а также усилит трение и вибрацию. И наоборот, чрезмерно свободная посадка может вызвать относительное скольжение или ползучесть между внутренним и наружным кольцами во время работы, повреждая масляную пленку и вызывая износ и шум. Поэтому строгое соблюдение рекомендованных производителем допусков и посадок, а также использование профессиональных инструментов для установки являются необходимыми условиями для обеспечения оптимального рабочего состояния подшипников.

Наконец, смазка имеет решающее значение . Смазка в подшипниках не только снижает трение и рассеивает тепло, но и эффективно смягчает удары между элементами качения и дорожками качения, образуя эластичную масляную пленку, поглощающую вибрацию. Недостаточная смазка, загрязнение смазки (например, влагой или пылью) или неправильный выбор (слишком высокая или слишком низкая вязкость) могут привести к прямому контакту металла с металлом, вызывая сильный фрикционный шум и износ, значительно сокращая срок службы подшипника. В холодных регионах, таких как Россия, вязкость смазочного масла резко возрастает при запуске при низких температурах, что потенциально может привести к плохой смазке, являющейся существенным фактором, усугубляющим ранний износ и шум.

1.3 Резонанс в корпусе: пассивно усиленный «шум»

Сам корпус редуктора не является активным источником шума, но он действует как «динамик», усиливая и излучая вибрации, создаваемые внутренними шестернями и подшипниками, которые и формируют шум, который мы в конечном итоге слышим. Если частота вибрации (или её гармоники) внутреннего источника возбуждения совпадает с определённой собственной частотой корпуса, это вызовет сильное резонансное явление, в результате чего шум будет усилен в несколько раз или даже в десятки раз.

Жесткость и модальные характеристики конструкции являются ключевыми факторами, определяющими склонность редуктора к резонансу. Форма, толщина стенок и расположение ребер жесткости редуктора определяют его собственные режимы колебаний и соответствующие собственные частоты. Если конструкция редуктора недостаточно жесткая или имеет большие плоские поверхности, она подвержена значительным вибрациям при возбуждении на определенной частоте, эффективно преобразуя энергию колебаний в излучение звуковой энергии, подобно мембране барабана. В современном проектировании редукторов обычно используется технология конечно-элементного анализа (КЭА), при этом модальный анализ редуктора выполняется на этапе проектирования для определения его собственных частот. Путем добавления ребер жесткости, регулирования толщины стенок и использования асимметричной конструкции собственные частоты проектируются таким образом, чтобы избежать диапазона основных частот возбуждения, таких как частоты зацепления шестерен.

Сопряжение частот возбуждения является непосредственной причиной резонанса . Основными периодическими источниками возбуждения внутри редуктора являются частота зацепления шестерен (равная числу зубьев, умноженному на скорость вращения) и частота колебаний элементов качения в подшипниках. Например, двигатель, вращающийся со скоростью 1500 об/мин (25 Гц), замедляется парой шестерен с 20 и 80 зубьями соответственно; его частота зацепления составляет 25 Гц × 20 = 500 Гц. Если собственная частота редуктора находится вблизи 500 Гц или ее гармоник (1000 Гц, 1500 Гц и т. д.), высока вероятность возникновения сильного резонанса, что приводит к резкому увеличению шума. Поэтому точный расчет внутренней частоты возбуждения и соответствующая оптимизация конструкции редуктора являются ключевым подходом к подавлению резонансного шума.

II.«Побочные эффекты», которые нельзя игнорировать: глубокое воздействие шума на оборудование и окружающую среду.

Шум в редукторе — это не только слуховой дискомфорт, но и «барометр» состояния оборудования и качества окружающей среды. Постоянный ненормальный шум часто указывает на более глубокие проблемы, и его негативное воздействие носит широкомасштабный и далеко идущий характер.

Во-первых, шум ускоряет износ и выход оборудования из строя . Шум — это, по сути, вибрация. Сильная вибрация усугубляет усталостный износ критически важных компонентов, таких как шестерни и подшипники, что приводит к снижению точности и сокращению срока службы. Например, вибрация, вызванная ударами при зацеплении шестерен, многократно воздействует на подшипники, потенциально вызывая отслаивание или образование точечных повреждений на дорожке качения подшипника, что в конечном итоге приводит к его выходу из строя. Статистика показывает, что примерно 30% всех факторов, вызывающих отказы редукторов, связаны с вибрацией и усталостью. Типичным примером является неожиданная остановка главного редуктора машины непрерывного литья на металлургическом заводе из-за усталостного разрушения подшипника, вызванного вибрацией при зацеплении шестерен, что приводит к значительным производственным потерям.

Во-вторых, шум влияет на точность и стабильность производства . В таких областях применения, как прецизионные станки, полиграфическое оборудование и роботы, где точность позиционирования и стабильность работы имеют решающее значение, вибрация редуктора напрямую передается на исполнительный механизм, вызывая такие проблемы, как неровности на поверхности обрабатываемых деталей, несовпадение при печати и отклонение от траектории робота, что серьезно влияет на качество продукции. Для современных производственных предприятий, стремящихся к максимальной точности, контроль вибрации и шума в системе передачи является ключом к контролю качества продукции.

Кроме того, шум серьезно угрожает здоровью операторов . Длительное воздействие высокодецибельного промышленного шума может привести к необратимому повреждению слуха операторов и вызвать ряд проблем со здоровьем, таких как головные боли, бессонница и сердечно-сосудистые заболевания. Всемирная организация здравоохранения (ВОЗ) рекомендует, чтобы предельно допустимые уровни воздействия шума на рабочем месте не превышали 85 децибел (8 часов в день). Однако в некоторых цехах тяжелой промышленности шум от необработанного оборудования может легко превышать 100 децибел, представляя серьезную угрозу для здоровья рабочих.

Наконец, шумовое загрязнение выходит за рамки экологических норм . В условиях растущего глобального внимания к защите окружающей среды многие страны и регионы ввели строгие стандарты по уровню шума. Например, Директива ЕС о шуме от оборудования для использования на открытом воздухе (2000/14/EC) четко ограничивает уровни шума от различного оборудования, включая строительную технику. Для экспортно-ориентированных компаний, таких как Anhui Haiyi Heavy Industry Co., Ltd., соответствие их продукции нормам по уровню шума целевых рынков (таких как Россия и страны СНГ) является базовым критерием для выхода на рынок и напрямую влияет на международную конкурентоспособность компании.
