Введение
В современных промышленных производственных линиях, таких как металлургия, производство цементных и строительных материалов, а также стекольная промышленность, различное тяжелое оборудование играет решающую роль. Среди них редуктор, как ключевой компонент трансмиссии, напрямую влияет на эффективность и безопасность всей производственной линии благодаря своей стабильности и надежности в работе. Однако в этих отраслях, как правило, наблюдаются суровые условия эксплуатации с высокими температурами, что, несомненно, представляет собой серьезную проблему для «исправности» редукторов. Когда температура окружающей среды резко возрастает, сможет ли «силач», на которого мы полагаемся — редуктор — выдержать испытание высокими температурами и непрерывно выдавать мощную и стабильную мощность? В этой статье мы рассмотрим многогранное воздействие высоких температур на тяжелые редукторы и представим оригинальные высокотемпературные конструкции и инновационные решения от компании Anhui Haiyi Heavy Industry Co., Ltd.
I. Высокотемпературные испытания: три фатальных недостатка редукторов
Постоянно высокая температура окружающей среды подобна невидимому «убийце», незаметно разрушающему «корпус» редуктора. Это проявляется главным образом в следующих трех аспектах. Отказ любого из этих аспектов может вызвать цепную реакцию, в конечном итоге приводящую к катастрофической остановке оборудования.
1.«Тепловой удар» смазочного масла — ускоренное изнашивание и резкое снижение производительности.
Смазочное масло называют «кровью» редуктора. Его основная функция заключается в образовании стабильной масляной пленки на поверхности движущихся частей, таких как шестерни и подшипники, для снижения трения, износа и теплоотдачи, а также для предотвращения коррозии и амортизации. Однако эффективность смазочного масла тесно связана с температурой. Когда температура окружающей среды и тепло, выделяемое самим оборудованием, объединяются, вызывая непрерывное повышение температуры масла, смазочное масло неизбежно подвергается «тепловому удару».
Согласно теориям скорости химических реакций (например, уравнению Аррениуса), скорость окисления смазочного масла экспоненциально возрастает с каждым повышением температуры на 10 °C. Когда температура масла превышает 80 °C, процесс окисления обычных минеральных промышленных редукторных масел резко ускоряется, вязкость масла значительно снижается, и образуется большое количество вредных производных.
Снижение вязкости и разрыв масляной пленки : Вязкость является наиболее важным параметром смазочного масла, поскольку она определяет несущую способность масляной пленки. Высокие температуры приводят к снижению вязкости смазочного масла, в результате чего толщина масляной пленки оказывается недостаточной для полного разделения быстро движущихся относительно друг друга металлических поверхностей. Это приводит к «граничной смазке» или даже «сухому трению» на поверхностях шестерен и подшипников. Это вызывает резкое увеличение коэффициента трения, усугубляя износ и непосредственно приводя к разрушительным повреждениям, таким как микроскопическая эрозия, царапины и даже заедание на поверхностях шестерен. В условиях высоких нагрузок и сильных ударов мгновенный разрыв масляной пленки может привести к необратимому повреждению поверхности шестерни в течение нескольких часов.
Окислительная деградация и образование вредных веществ : При высоких температурах углеводороды в смазочном масле бурно реагируют с кислородом воздуха, образуя различные органические соединения, такие как спирты, альдегиды, кетоны и кислоты. Эти кислые вещества вызывают коррозию металлических деталей. Одновременно происходят дальнейшие реакции полимеризации, в результате которых образуются нерастворимые в масле лаки и темные отложения (шлам), обычно называемые шламом. Этот шлам забивает масляные каналы, фильтры и топливные форсунки, препятствуя нормальной циркуляции масла и отводу тепла. Хуже того, он прилипает, как слой «краски», к шестерням, подшипникам и внутренним стенкам коробки передач, значительно снижая эффективность отвода тепла и еще больше повышая локальную температуру масла, создавая порочный круг.
Преждевременное истощение присадок : Превосходные эксплуатационные характеристики современных смазочных материалов во многом зависят от различных функциональных присадок, таких как противоизносные присадки (EP/AW), антиоксиданты и ингибиторы коррозии. Сами эти присадки являются химическими веществами, которые могут быстрее разлагаться или вступать в реакцию с другими веществами при высоких температурах, делая их неэффективными. Например, серо-фосфорные противоизносные присадки становятся аномально реактивными при высоких температурах, потенциально вызывая коррозию компонентов из медных сплавов (таких как червячные передачи и сепараторы подшипников). Преждевременное истощение антиоксидантов оставляет базовое масло «голым» при высоких температурах и в присутствии кислорода, что приводит к неконтролируемому ускорению окисления.
В некоторых тяжелых низкоскоростных редукторах отказ смазочного масла может привести к катастрофическим последствиям, потенциально вызывая поломку редуктора в короткие сроки, крупные производственные аварии и экономические потери.
2.«Фактор старения» уплотнений — потеря эластичности, приводящая к резкому увеличению риска протечек.
Уплотнения редуктора (например, сальники на входном и выходном валах, а также уплотнительные кольца на сопрягаемых поверхностях корпуса) являются важнейшими барьерами, предотвращающими внутреннюю утечку смазки и проникновение пыли и влаги извне. Эти компоненты обычно изготавливаются из высокомолекулярных полимерных материалов, таких как нитриловая резина (NBR) и фторкаучук (FKM). Однако при длительном воздействии высоких температур эти, казалось бы, незначительные резиновые детали могут стать ахиллесовой пятой надежности всего оборудования.
Упрочнение материала, охрупчивание и растрескивание : Высокотемпературные полимерные материалы подвергаются двум необратимым процессам старения: разрыву молекулярных цепей и чрезмерному сшиванию. Это приводит к тому, что резиновые материалы постепенно теряют свою первоначальную эластичность и прочность, становясь твердыми и хрупкими. В случае сальников, кромка полагается на собственную эластичность для плотного прилегания к вращающейся шейке. После затвердевания кромка больше не может эффективно компенсировать вибрацию вала и небольшое колебание, что приводит к динамическому разрушению сальника. Под воздействием чередующихся эффектов термического расширения и сжатия охрупченная кромка становится очень восприимчивой к образованию микротрещин, превращаясь в прямой канал утечки.
Остаточная деформация при сжатии : Во время сборки уплотнения обычно находятся в сжатом состоянии для создания предварительного натяжения. При высоких температурах активируется перестройка молекулярных цепей внутри материала, в результате чего это сжатое состояние «затвердевает». При охлаждении или разборке оборудования уплотнительное кольцо может не вернуться к своему первоначальному размеру; это остаточная деформация при сжатии. Деформированное уплотнение теряет достаточную герметизирующую силу и может протекать даже в статических условиях. Как правило, рабочая температура обычного нитрилового каучука (NBR) не должна превышать 100°C, в то время как фторкаучук (FKM), хотя и способен выдерживать температуры до 200°C, при длительном хранении при температуре, превышающей его верхний температурный предел, будет испытывать значительное увеличение остаточной деформации при сжатии и сокращение срока службы.
Утечка смазочного масла не только приводит к экономическим потерям и загрязнению окружающей среды, но, что еще серьезнее, при слишком низком уровне масла напрямую угрожает смазке и охлаждению внутренних компонентов редуктора, образуя порочный круг и в конечном итоге приводя к серьезным поломкам, таким как прогорание редуктора и заклинивание вала.
3.«Смягчитель» свойств материала, приводящий к снижению прочности и сокращению срока службы.

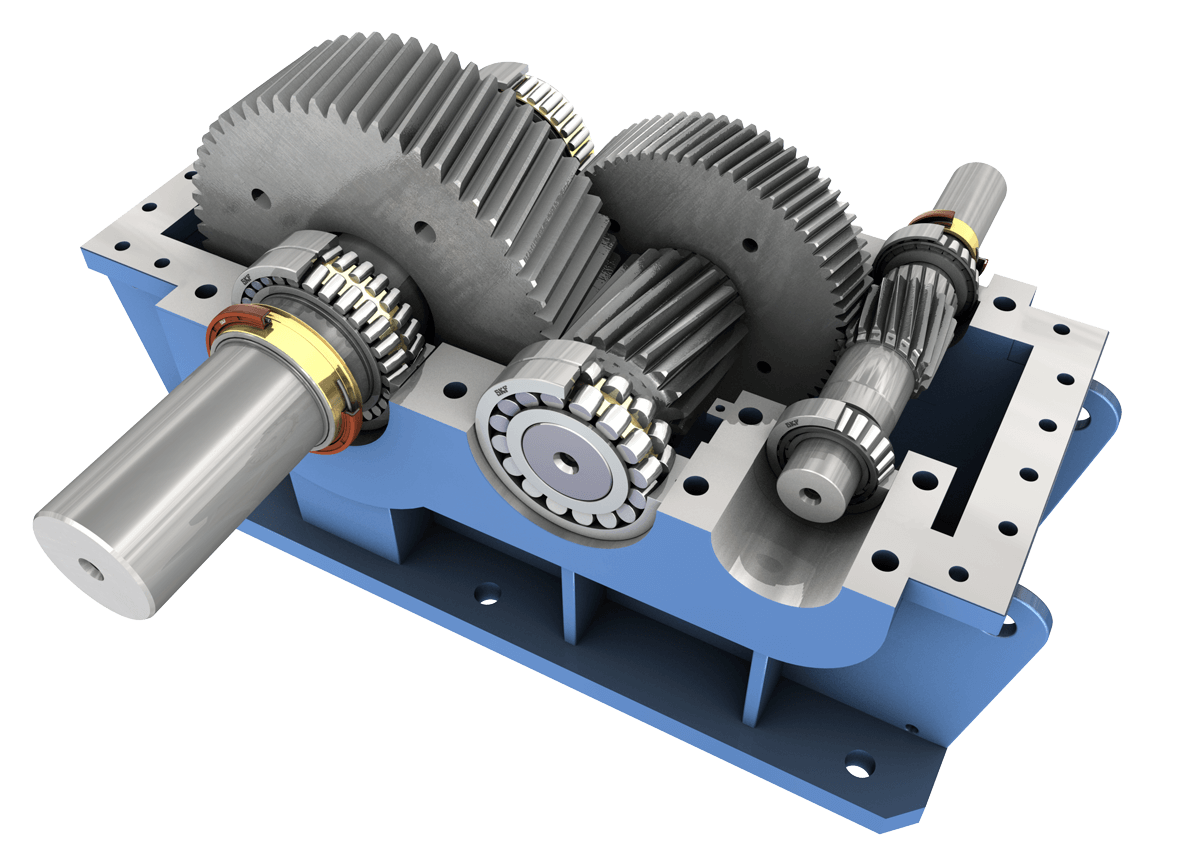

Основные несущие компоненты редуктора, такие как шестерни, валы и подшипники, обычно изготавливаются из высокопрочной легированной стали и проходят точную термообработку (например, цементацию, закалку и отпуск) для достижения превосходных комплексных механических свойств. Однако в условиях длительной эксплуатации при высоких температурах свойства этих «кованых» металлических материалов постепенно «размягчаются».
Тепловое расширение и нарушение посадки : Различные материалы имеют разные коэффициенты теплового расширения. Корпус редуктора (обычно чугун или литая сталь), вал шестерни (легированная сталь) и подшипники (подшипниковая сталь) расширяются по-разному при повышении температуры. Это напрямую нарушает точность посадки, заданную в конструкции. Например, натяг между внутренним кольцом и валом, а также между наружным кольцом и отверстием корпуса подшипника уменьшится, что может привести к «проскальзыванию колец»; в то время как радиальный зазор самого подшипника уменьшится из-за разницы температур между внутренним и наружным кольцами и общего расширения. В тяжелых случаях это может привести к работе подшипника с отрицательным зазором, генерируя аномально высокую температуру и огромные напряжения, что в конечном итоге приведет к быстрому выходу подшипника из строя. Аналогично, зазор в зацеплении шестерен также изменится из-за теплового расширения. Слишком малый зазор приведет к трудностям со смазкой и сжатию поверхности зубьев, в то время как слишком большой зазор вызовет удары, вибрацию и шум.
Прочность, твердость и ползучесть : Термическая обработка стали придает ей специфическую микроструктуру, что приводит к высокой прочности и твердости. Например, поверхности зубчатых колес подвергаются цементации и закалке для получения высокотвердой мартенситной структуры, устойчивой к износу. Однако эти структуры термодинамически нестабильны. Если температура длительной работы редуктора приближается к температуре отпуска материала или превышает ее, происходит трансформация микроструктуры, приводящая к значительному снижению твердости и прочности; материал «размягчается», а его износостойкость и усталостная прочность значительно снижаются. Кроме того, под воздействием высокой температуры и длительного напряжения металлические материалы также подвергаются ползучести, то есть медленной пластической деформации. Это фатально для редукторов, требующих высокоточной передачи, поскольку это необратимо изменяет профиль зубьев и точность размеров.
Особенно в металлургической промышленности оборудование часто должно выдерживать циклические ударные нагрузки. Если свойства материала ухудшаются при высоких температурах, это значительно увеличивает риск серьезных аварий, таких как поломка зубьев шестерен и усталостное разрушение вала.

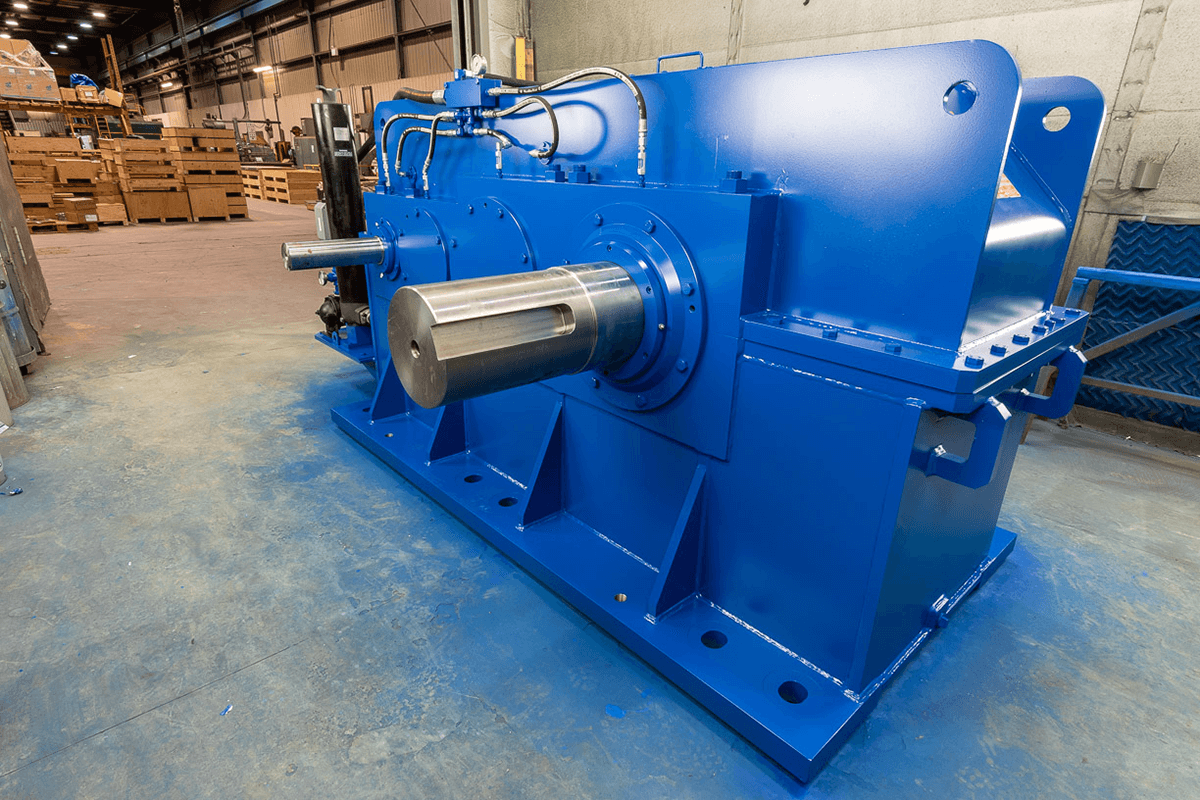

II. «Холодный» подход компании Haiyi Heavy Industry: систематическое решение для обеспечения высокой термостойкости.
В условиях повсеместной в отрасли проблемы высоких температур простого устранения симптомов недостаточно. Компания Anhui Haiyi Heavy Industry Co., Ltd., используя свой многолетний опыт в области нестандартных редукторов для тяжелых условий эксплуатации, разработала комплексный подход к проектированию системы, гарантирующий надежную работу своей продукции даже в условиях высоких температур.
1.Тщательно «смешанное» – специальное смазочное масло и система принудительной смазки.
Решение компании Haiyi Heavy Industry проблемы выхода из строя смазочных материалов заключается в сочетании «увеличения поставок» и «снижения затрат».
Выбирайте высококачественные синтетические смазочные материалы : откажитесь от традиционных минеральных масел и рекомендуйте использовать высокоэффективные синтетические редукторные масла на основе полиальфаолефинов (PAO) или полиэфиров (PAG) в качестве стандартного или рекомендуемого варианта для всего ассортимента. Эти смазочные материалы обладают превосходной термостойкостью, обеспечивая длительную стабильную работу при температурах масла до 120°C или даже 150°C. Они также имеют более высокие индексы вязкости и меньшие колебания температуры, что обеспечивает образование достаточно прочной масляной пленки даже при высоких температурах. Например, в проекте линии горячей прокатки на сталелитейном заводе компания Haiyi Heavy Industry выбрала известную марку синтетического редукторного масла PAG для специально разработанного редуктора, увеличив интервал замены масла с 3 месяцев до 1 года и снизив частоту отказов оборудования более чем на 70%.
Оснащенная системой принудительной циркуляции для охлаждения и смазки : Для тяжелых редукторов с высокой мощностью и высоким тепловыделением одного лишь естественного охлаждения недостаточно. Компания Haiyi Heavy Industry разработала для них независимую станцию принудительной смазки. Эта система использует масляный насос для забора смазочного масла из масляного бака, которое затем принудительно охлаждается высокоэффективным трубчатым или пластинчато-ребристым маслоохладителем (с воздушным или водяным охлаждением). Чистое, охлажденное смазочное масло затем точно распыляется на зону зацепления шестерен через фильтр, тем самым своевременно и эффективно отводя тепло и поддерживая рабочую температуру редуктора в оптимальном диапазоне (обычно 60-75℃).
2.«Золотой колокольчик» и «Железная рубашка» — термостойкое уплотнение и теплоизоляционная защита.
Чтобы сдержать утечку и предотвратить протекание, компания Haiyi Heavy Industry приложила немало усилий к герметизации и защите.
Улучшенные высокотемпературные уплотнительные материалы : В зависимости от рабочих температур выбираются различные марки высокотемпературных уплотнительных материалов. Для сред с температурой ниже 150℃ используются фторкаучуковые (FKM) уплотнения, термостойкость и маслостойкость которых значительно превосходят показатели традиционного нитрильного каучука. Для более сложных экстремальных условий эксплуатации с еще более высокими температурами используются более совершенные перфторэластомерные (FFKM) резиновые или специальные механические уплотнения, обеспечивающие превосходную герметизацию при температурах выше 200℃ и исключающие риск утечки.
Устанавливаются теплоизоляционные защитные устройства : компания Haiyi Heavy Industry изготавливает на заказ теплоизоляционные кожухи или отражатели для внешней поверхности редуктора, расположенного вблизи высокотемпературных источников тепла (таких как нагревательные печи, стальные заготовки и т. д.). Эти устройства эффективно блокируют внешнее тепловое излучение, подобно «теплоизоляционному костюму», надетому на редуктор, что позволяет снизить воздействие внешнего тепла более чем на 50%, тем самым улучшая условия работы редуктора от источника тепла.
3.«Укрепление мышц и костей» — Оптимизация выбора материалов и производственных процессов.
Для решения проблем, связанных с эксплуатационными характеристиками материалов при высоких температурах, компания Haiyi Heavy Industry настаивает на том, чтобы начинать с источников материалов и технологических процессов.
Для изготовления используется высококачественная легированная сталь, а процесс термообработки оптимизирован : основные компоненты, такие как шестерни и валы, изготавливаются из высокочистой низкоуглеродистой легированной стали (например, 20CrMnTi, 18CrNiMo7-6 и др.). Благодаря строго контролируемым процессам цементации, закалки и низкотемпературного отпуска гарантируется не только чрезвычайно высокая твердость (HRC58-62) и износостойкость поверхности зубьев, но и превосходная прочность и структурная стабильность сердечника, что предотвращает ухудшение его характеристик при высоких температурах.
Точная конструкция с учетом теплового расширения : На этапе проектирования инженеры используют передовое программное обеспечение для конечно-элементного анализа (FEA) для точного расчета тепловой деформации редуктора при рабочих температурах и, соответственно, выполняют предварительную компенсацию зазора в зацеплении шестерен и радиального зазора подшипников. Такая упреждающая конструкция гарантирует, что редуктор сохраняет оптимальную точность посадки своих компонентов в условиях теплового равновесия, избегая заклинивания или ударов, вызванных неравномерным тепловым расширением.
III. Проверка в реальных условиях: доверие со стороны российского сталелитейного гиганта
Теорию в конечном итоге необходимо проверить на практике. В России и странах СНГ тяжелая промышленность, особенно сталелитейная и металлургическая, является важной опорой экономики. Суровые зимы и большие перепады температур между летами в этих регионах, а также высокие температуры и тяжелые нагрузки, характерные для тяжелой промышленности, предъявляют чрезвычайно высокие требования к оборудованию.
Крупный интегрированный металлургический завод, расположенный в Уральском регионе, уже давно страдает от высоких температур и больших нагрузок на редукторы веерообразного сечения своей линии непрерывного литья. Из-за близости к горячелитым заготовкам, температура которых может достигать 1000 °C, рабочая температура редуктора круглый год поддерживается выше 90 °C. Несколько известных марок редукторов, использовавшихся ранее, часто протекали и преждевременно изнашивались, что серьезно влияло на график производства.
В 2024 году, после обширных исследований и обмена технической информацией, компания в конечном итоге выбрала индивидуальное решение от Anhui Haiyi Heavy Industry. Техническая команда Haiyi Heavy Industry предложила комплексный подход, адаптированный к конкретным условиям эксплуатации:
| Проблемы | Haiyi Heavy Industry Solutions | эффект от реализации |
| Смазочное масло быстро портится | В нем используется полностью синтетическое трансмиссионное масло PAG, и он оснащен станцией принудительной циркуляции смазки с воздушным охлаждением. | При постоянной температуре масла около 70℃ замену смазочного масла достаточно проводить всего раз в год. |
| Сальники часто изнашиваются и начинают протекать. | Как на входном, так и на выходном валах используются сальники из фторкаучука FKM. | После 18 месяцев непрерывной эксплуатации признаков протечки не обнаружено. |
| Чрезмерный износ шестерен | Шестерни изготовлены из стали 18CrNiMo7-6 с оптимизированной обработкой профиля зубьев и термообработкой. | В ходе планового останова и технического обслуживания было установлено, что поверхность зуба оставалась гладкой и новой, с минимальным износом. |
| Сильное внешнее тепловое излучение | На стороне редуктора, обращенной к заготовке, установлена теплоизоляционная пластина из нержавеющей стали. | Температура поверхности корпуса редуктора снизилась примерно на 20 °C. |
С момента ввода в эксплуатацию эта партия изготовленных на заказ высокотемпературных редукторов работает бесперебойно и демонстрирует превосходные характеристики, полностью решив проблемы с оборудованием, которые мучили заказчика на протяжении многих лет. Это стало надежной гарантией стабильной и бесперебойной работы производственной линии, а также обеспечило продукции Haiyi Heavy Industry выдающуюся репутацию на суровом русскоязычном рынке.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
