Какие распространенные неисправности коробки передач встречаются? Как их можно быстро диагностировать и устранить?
2026-03-25
Являясь неотъемлемой частью системы передачи энергии в современных промышленных системах, стабильность и надежность редукторов напрямую влияют на эффективность работы и срок службы всей производственной линии. Особенно в тяжелой промышленности, такой как металлургия, цветная металлургия, строительная техника и горнодобывающее оборудование, нестандартные редукторы большой грузоподъемности играют незаменимую и решающую роль. Однако, как говорится, «тысячемильная дамба может быть разрушена муравейником». Даже хорошо спроектированный и точно изготовленный редуктор может значительно ухудшить свои характеристики или даже привести к катастрофическому отказу оборудования при небрежности во время монтажа и ввода в эксплуатацию. В данной статье, опираясь на богатый опыт и знания компании Anhui Haiyi Heavy Industry Co., Ltd. в области нестандартных редукторов большой грузоподъемности, систематически анализируются ключевые моменты всего процесса монтажа и ввода в эксплуатацию редукторов, а также приводятся рекомендации с учетом специфических факторов русскоязычного рынка. Цель – помочь клиентам избежать распространенных ошибок, максимально использовать потенциал оборудования и заложить прочную основу для производства.
I.Подготовительные работы перед монтажом: строительство высотного здания начинается с нуля.
Точная установка начинается с тщательной подготовки. После доставки редуктора на объект крайне важно не спешить с установкой. Систематические предварительные проверки и подготовка являются первой и наиболее важной линией защиты для предотвращения будущих проблем и обеспечения бесперебойной установки.
1.1 Основные проверки: стабильность — главный приоритет.
Основание для установки редуктора так же важно, как и фундамент здания. Хорошо спроектированное и качественно построенное основание должно стабильно выдерживать статический вес редуктора и эффективно поглощать динамические удары и вибрации, возникающие во время работы из-за зацепления шестерен и изменения нагрузки. Прочность, жесткость и устойчивость основания напрямую определяют, сможет ли редуктор работать без сбоев в течение длительного времени.
При осмотре фундамента следует уделить особое внимание следующим аспектам. Во-первых, прочность и материал : для большинства тяжелых редукторов рекомендуется использовать железобетонные фундаменты с классом прочности не ниже C30/37. После заливки необходимо обеспечить достаточное время твердения (обычно не менее 28 дней) перед установкой оборудования. Во-вторых, геометрическая точность : плоскостность и ровность поверхности фундамента являются ключевыми показателями. Рекомендуется контролировать допуск на плоскостность поверхности, на которой будет установлен фундамент, в пределах 0,05 мм/м, а общее отклонение от ровности не должно превышать 0,1 мм. Для измерения можно использовать прецизионные нивелиры или лазерные нивелиры. Любой участок, выходящий за пределы допустимых значений, необходимо повторно заделать раствором или отрегулировать с помощью прецизионных прокладок; «импровизированный» подход недопустим.
Кроме того, для клиентов на обширных рынках России и СНГ необходимо уделять особое внимание влиянию климатических факторов . В регионах с долгими, чрезвычайно холодными зимами часто встречается пучение грунта при замерзании. Поэтому конструкция фундамента должна выходить за пределы слоя вечной мерзлоты, или должны быть приняты эффективные меры по изоляции и защите от замерзания, чтобы предотвратить смещение и деформацию фундамента оборудования, вызванные циклами пучения и оттаивания при замерзании, что может поставить под угрозу точность выравнивания редуктора, первичного двигателя и ведомой машины.
1.2 Проверка при распаковке: предотвращение проблем до их возникновения
Распаковка и осмотр — это первый этап приемки оборудования и важнейший шаг в выявлении потенциальных проблем и определении ответственности. Компания Haiyi Heavy Industry использует многоступенчатую упаковку, включающую усиление конструкции, вакуумную герметизацию и антикоррозионную обработку, особенно для продукции, предназначенной для дальних перевозок, например, в русскоязычные регионы. Однако даже при таких мерах тщательная распаковка и осмотр остаются необходимыми.
Мы рекомендуем клиентам провести систематический обзор, используя следующий контрольный список:
| Пункты проверки | Основные разделы и стандарты проверки |
| Проверка информации на табличке с названием | Внимательно проверьте информацию на заводской табличке корпуса редуктора, включая: модель, технические характеристики, передаточное число, мощность двигателя, номинальный крутящий момент и серийный номер, чтобы убедиться в ее полном соответствии договору купли-продажи, техническому соглашению и упаковочному листу. Это базовый шаг для подтверждения получения правильного товара. |
| Проверка целостности внешнего вида | Проведите круговой визуальный осмотр редуктора, уделяя особое внимание корпусу, сопрягаемым фланцевым поверхностям, удлинителям валов (входным/выходным валам), подъемным проушинам и крышкам смотровых отверстий. Проверьте наличие каких-либо неровностей, трещин, деформаций или серьезных повреждений лакокрасочного покрытия, которые могли возникнуть во время транспортировки и подъема. Любые повреждения могут повлиять на герметичность или точность установки. |
| Список вложений и документов | В соответствии с упаковочным листом проверьте все входящие в комплект принадлежности. Обычно это: специальные анкерные болты, муфты (или их половину), запасные сальники, уплотнения, специальные подъемные или ремонтные инструменты и т. д. Одновременно необходимо проверить полноту технической документации, такой как сертификаты на продукцию, сертификаты качества, руководства пользователя, сборочные чертежи, чертежи фундамента и т. д., поскольку они имеют решающее значение для организации монтажа и последующего обслуживания. |
| Состояние сальников и защита от коррозии | Тщательно осмотрите все сальники на удлинителях валов на предмет целостности, проверяя наличие признаков загибания, поломки или износа кромок. Также убедитесь, что антикоррозийная смазка, нанесенная на поверхности, обработанные с высокой точностью, такие как удлинители валов и фланцы, нанесена равномерно и цела, и что на них нет пятен ржавчины. |
Систематическая проверка при распаковке позволяет незамедлительно выявлять проблемы, будь то повреждения во время транспортировки или недочеты при доставке. Это обеспечивает своевременную связь с поставщиком для решения проблем и предотвращает их распространение на процесс установки, тем самым избегая больших потерь.
II. Ключевые моменты процесса установки: Стремитесь к совершенству и уделяйте внимание каждой детали.
Переход к официальной фазе монтажа знаменует начало самого технически сложного и требующего высокой точности этапа всего процесса. Здесь прекрасно иллюстрируется поговорка «промах — это всё равно что промахнуться на милю». Каждая деталь — от точности выравнивания и установки муфты до соединений труб — напрямую влияет на судьбу редуктора и всей трансмиссионной цепи.
2.1 Центральная корректировка: Суть ядра
Выравнивание подразумевает регулировку осей редуктора, первичного двигателя (обычно электродвигателя) и ведомой машины для достижения соосности. Это наиболее технически сложный и часто упускаемый из виду этап установки редуктора. Неправильное выравнивание может иметь ряд разрушительных последствий для всей трансмиссионной системы:
Статистика показывает, что более 50% отказов вращающихся механизмов (включая повреждение подшипников, выход из строя уплотнений и чрезмерную вибрацию) прямо или косвенно связаны с несоосностью. Казалось бы, незначительная радиальная или угловая несоосность может создавать огромную дополнительную радиальную силу и изгибающий момент в муфте на высоких скоростях, действуя как неутомимый «разрушитель», постоянно воздействующий на подшипники, сальники и зубчатые передачи.
В настоящее время существует два основных метода посредничества:
Традиционный метод выравнивания с помощью индикатора часового типа : Этот метод использует один или несколько индикаторов часового типа (или микрометров) для расчета и корректировки положения оборудования путем измерения биения торцевой поверхности муфты и внешнего круга. Этот метод является недорогим и не требует сложных инструментов, но он в значительной степени зависит от опыта и навыков оператора, а также является трудоемким и подвержен ошибкам при считывании и расчетах.
Метод лазерной юстировки : это современный высокоточный метод юстировки, настоятельно рекомендуемый компанией Haiyi Heavy Industry. Он включает в себя установку лазерного передатчика и приемника на двух выравниваемых осях. Вращая оси, прибор автоматически измеряет и вычисляет радиальные и угловые отклонения в реальном времени, предоставляя операторам интуитивно понятные графические указания по настройке оборудования (например, «Поднимите переднюю опору на 0,15 мм»). Его преимущества включают: высокую эффективность, высокую точность (до 0,001 мм), высокую повторяемость и исключение ошибок, связанных с человеческим фактором .
Независимо от используемого метода, окончательная точность выравнивания должна соответствовать требованиям технической документации оборудования. В качестве примера рассмотрим планетарный редуктор для тяжелых условий эксплуатации, используемый в главном приводе прокатного стана. Компания Haiyi Heavy Industry рекомендует следующие стандарты точности выравнивания: радиальное отклонение муфты ≤ 0,05 мм, угловое отклонение (открытие) ≤ 0,08 мм . Для достижения этого стандарта часто требуется многократное повторение измерений и корректировок.
[Анализ случая] На металлургическом заводе недавно установленный редуктор с охлаждающей станиной всего через три месяца после ввода в эксплуатацию столкнулся с аномальным шумом и высокой температурой на входном подшипнике, что привело к вынужденной остановке производства для ремонта. Разборка и осмотр выявили трещину в сепараторе подшипника и сильный износ элементов качения. Первопричиной стало значительное отклонение точности выравнивания во время установки, радиальное отклонение достигло 0,4 мм. Этот инцидент не только привел к прямым затратам на ремонт и запасные части в размере почти 50 000 юаней, но и вызвал незапланированный 48-часовой простой, повлекший за собой неисчислимые производственные потери. Этот урок очень важен.
2.2 Монтаж соединительной линии: мост для передачи мощности
Муфты являются ключевыми компонентами, соединяющими двигатели и редукторы, а также редукторы и приводные механизмы. Качество их установки напрямую влияет на плавность передачи усилия и поддержание точности соосности. Для муфт, обычно используемых в редукторах большой мощности (таких как зубчатые муфты и змеевидные пружинные муфты), строго запрещено использовать грубую обработку молотком во время установки.
Предпочтительный способ установки — метод горячей посадки . Используйте масляную ванну или промышленный индукционный нагреватель для равномерного нагрева муфты (или ее ступицы) до 100-120°C. Температуру нагрева необходимо строго контролировать и отслеживать с помощью инфракрасного термометра. Если температура слишком низкая, сборка будет затруднена; если температура слишком высокая (строго не превышающая 150°C), это может вызвать изменения в металлографической структуре материала муфты, что повлияет на ее механические свойства. После нагрева быстро и плавно установите муфту на заданное место на валу, дав ей остыть и зафиксироваться естественным образом. Весь процесс должен быть чистым, эффективным и завершен одним плавным движением.
В случаях, когда горячая посадка невозможна, можно использовать специальный метод запрессовки . С помощью таких инструментов, как ходовые винты или гидравлические съемники, необходимо прикладывать постоянное осевое давление, чтобы медленно вдавливать муфту. Во время процесса запрессовки крайне важно обеспечить перпендикулярность торцевой поверхности муфты оси, чтобы предотвратить наклон, который может привести к заклиниванию или повреждению цапфы. Любая форма прямого удара молотком передаст значительное ударное напряжение на подшипники внутри редуктора, создавая крошечные вмятины на элементах качения или поверхностях дорожек качения. При последующих циклах высоких нагрузок эти вмятины быстро перерастут в усталостное отслаивание, что приведет к преждевременному выходу подшипников из строя.

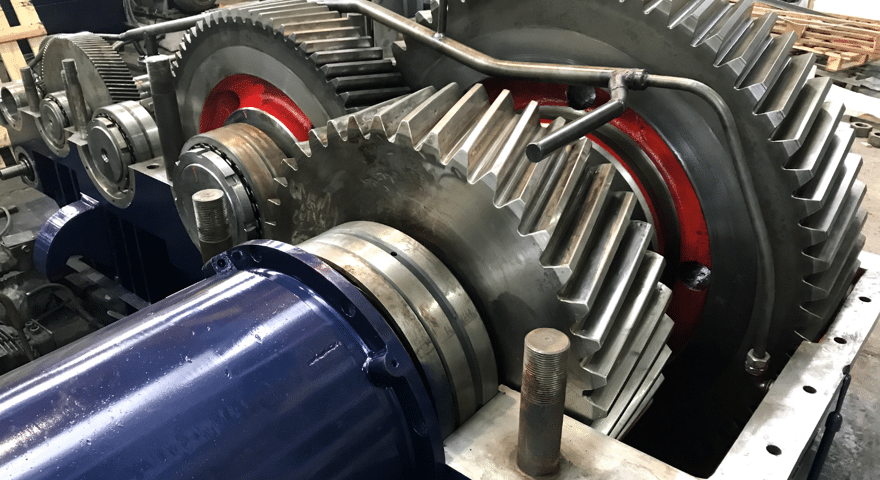

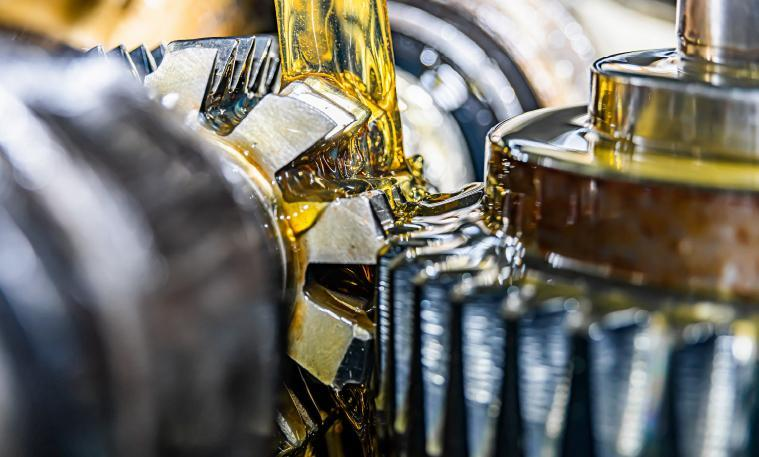

2.3 Соединения трубопроводов: жизненно важный элемент смазки и охлаждения
Крупные, мощные редукторы обычно оснащаются независимыми станциями принудительной смазки и системами охлаждения. Чистота и надежность этих трубопроводов являются жизненно важными для обеспечения «кровообращения» редуктора и «нормальной температуры его корпуса».
Перед подключением трубопроводов смазочного масла абсолютно необходимым этапом является травление, пассивация и продувка трубопроводов . Новые стальные трубы в процессе производства и хранения сохраняют остаточную окалину, сварочный шлак, ржавчину и пыль. Если эти примеси попадут в редуктор, они будут действовать как наиболее опасные абразивы, вызывая необратимые царапины и износ поверхностей шестерен и дорожек качения подшипников. Правильная процедура: обезжиривание → травление → нейтрализация → пассивация → продувка сжатым воздухом. После продувки отверстия труб следует осмотреть белой тканью до полного удаления грязи; в противном случае трубы считаются пригодными к использованию (合格).
При подключении труб охлаждающей воды обращайте внимание на направление входа и выхода, указанное на охладителе; не подключайте их в обратном порядке, иначе эффективность теплообмена значительно снизится. Также рекомендуется установить на трубах манометры и термометры для ежедневного контроля давления и температуры охлаждающей воды, а также для оперативного обнаружения засоров или перебоев в потоке. Для оборудования, используемого в холодных регионах, таких как Россия, при остановке на зиму необходимо полностью слить воду из охладителя и труб или добавить в охлаждающую жидкость достаточное количество антифриза на основе этиленгликоля, чтобы предотвратить замерзание и растрескивание оборудования.
III. Пробный запуск и проверка: Давайте проверим это на практике.
После завершения всех монтажных и соединительных работ заключительным этапом является пробный запуск, позволяющий проверить качество установки и выявить потенциальные проблемы. Пробный запуск должен проводиться по принципу постепенного увеличения нагрузки от холостого хода к нагрузке и от низкой скорости к высокой.
3.1 Испытательный запуск без нагрузки: предварительная проверка
Перед началом испытаний без нагрузки необходимо провести окончательную статическую проверку: убедиться, что все анкерные и соединительные болты затянуты с заданным моментом затяжки; что смазочное масло залито в соответствии с требуемым классом и количеством (обычно до центральной линии указателя уровня масла); и что масляный насос станции смазки и насос охлаждающей воды запущены и работают в обычном режиме.
Сначала несколько раз вручную поверните редуктор или используйте монтировку или другие инструменты, чтобы медленно вращать выходной вал и убедиться, что вся система передачи вращается свободно, без заеданий, заеданий или посторонних шумов. Затем кратковременно запустите и остановите двигатель, чтобы проверить, соответствует ли направление вращения редуктора проектным требованиям. После подтверждения правильности всех действий можно начинать непрерывную работу без нагрузки в течение как минимум 2 часов.
В режиме холостого хода крайне важен тщательный контроль, и необходимо подробно регистрировать следующие ключевые параметры:
Температура подшипников : Используйте инфракрасный термометр или контактный термометр для измерения температуры всех корпусов подшипников каждые 15-30 минут. В начале эксплуатации температура будет неуклонно повышаться, в конечном итоге достигая теплового равновесия. Как правило, повышение температуры подшипников не должно превышать 40°C, а максимальная температура не должна превышать 80°C. Любое резкое повышение температуры или превышение стандартного значения указывает на такие проблемы, как плохая смазка, слишком тугая сборка или неисправность подшипников, требующие немедленной остановки и осмотра.
Условия вибрации : Используйте портативный виброметр для измерения интенсивности вибрации (обычно в мм/с) каждого корпуса подшипника в вертикальном, горизонтальном и осевом направлениях. Значения вибрации должны быть стабильными, без резких колебаний, и должны соответствовать требованиям соответствующих стандартов, таких как ISO 10816-3, для оборудования данной мощности. Как правило, для вновь установленных редукторов большой мощности интенсивность вибрации должна находиться в диапазоне «отлично» или «хорошо».
Шум : Обеспечивая безопасные условия эксплуатации, внимательно прислушайтесь к звуку редуктора, используя промышленный шумомер или измеритель шума. В нормальных условиях работы должен быть слышен ровный, непрерывный гудящий звук. Нерегулярные ударные звуки, резкие звуки трения или щелчки могут указывать на плохое зацепление шестерен, повреждение подшипников или наличие посторонних предметов внутри.
Герметизация : Тщательно осмотрите все сопрягаемые поверхности, крышки смотровых отверстий, сальники удлинителей вала и т. д. Не должно быть утечек масла во время работы и после остановки. Даже незначительные утечки могут привести к значительной потере масла и загрязнению окружающей среды в течение длительной эксплуатации.
3.2 Нагрузочные испытания: тестирование в реальных условиях
Успешное прохождение испытания без нагрузки является обязательным условием для проведения испытания под нагрузкой. Цель испытания под нагрузкой — имитировать реальные производственные условия и всесторонне оценить различные показатели работы редуктора под нагрузкой. Испытание под нагрузкой должно проводиться по принципу ступенчатой нагрузки ; никогда не следует применять полную нагрузку сразу, чтобы избежать повреждения оборудования из-за потенциально невыявленных проблем.
Процесс нагружения обычно делится на четыре этапа: 25%, 50%, 75% и 100% от номинальной нагрузки. На каждом уровне нагрузки система должна стабильно работать в течение достаточного периода времени (например, не менее одного часа), и все параметры, контролируемые во время испытаний без нагрузки, должны непрерывно оцениваться, включая температуру, вибрацию, шум и герметичность . Одновременно следует уделять пристальное внимание рабочему состоянию станции смазки, например, нормальному ли давлению подаваемого масла, температуре возвращаемого масла и перепаду давления в фильтре.
В течение всего испытания под нагрузкой ответственное лицо должно тщательно регистрировать рабочие данные в различных точках измерения при каждом уровне нагрузки. После испытания эти данные следует свести в таблицу и тщательно сравнить с заводским протоколом испытаний редуктора и проектными стандартами. Только когда все параметры стабильно работают при 100% номинальной нагрузке в течение длительного периода времени и остаются в допустимых диапазонах, можно окончательно подтвердить успешность монтажных и пусконаладочных работ. Для оборудования, такого как прокатные станы и подъемники, которые подвергаются частым ударным нагрузкам, в ходе испытаний следует соответствующим образом имитировать ударные условия, чтобы наблюдать за динамической реакцией и стабильностью редуктора.
IV. Распространенные ошибки при установке и их последствия
Теоретические объяснения могут быть сухими, но наглядные примеры из практики являются наиболее поучительными. Ниже приведены несколько типичных ошибок при монтаже и их серьезные последствия, обобщенные компанией Haiyi Heavy Industry на основе многолетнего опыта послепродажного обслуживания и технической поддержки. Мы надеемся, что это привлечет внимание всего персонала, занимающегося монтажом и техническим обслуживанием.
| Распространенные ошибки | Анализ последствий | Корректирующие и профилактические меры |
| Недостаточный или неравномерный момент затяжки анкерных болтов. | Это самая распространенная и легко упускаемая из виду ошибка. Недостаточный крутящий момент приведет к смещению редуктора относительно его основания из-за вибраций во время работы, нарушая точное выравнивание. Неравномерный крутящий момент вызовет локальную деформацию основания, влияя на соосность внутренних отверстий подшипниковых узлов. В результате происходит ускоренный аномальный износ зубчатых колес и преждевременное усталостное разрушение подшипников. | Необходимо использовать откалиброванный динамометрический ключ, а последовательность затяжки (обычно по диагонали) должна строго соблюдаться в соответствии с инструкцией по эксплуатации оборудования. Для крупногабаритного оборудования рекомендуется постепенно достигать конечного момента затяжки в 2-3 этапа. |
| Грубо забито молотком во время установки муфты. | Чтобы сэкономить время, операторы использовали кувалды для непосредственного удара по муфте. Огромная сила удара передается через вал к подшипнику, создавая постоянные вмятины на дорожке качения и элементах качения подшипника. Эти вмятины становятся точками концентрации напряжений во время работы оборудования, быстро превращаясь в источники усталостного разрушения, что приводит к выходу подшипника из строя в течение нескольких месяцев или даже недель. | Любые виды забивания гвоздей должны быть строго запрещены. Следует применять научные методы строительства, такие как нагрев в масляной ванне или индукционный нагрев, или использовать специализированные инструменты, например, гидравлические съемники, для стабильного статического прессования. |
| Игнорирование чистоты смазочного масла | Использование непроверенного или нефильтрованного нового масла, а также несоблюдение чистоты при заправке может привести к попаданию в масляный бак таких загрязнений, как пыль, влага и металлическая стружка. Эти загрязнения циркулируют по масляной системе, попадая в зоны зацепления прецизионных шестерен и подшипники, действуя как абразивы и вызывая сильный абразивный износ, что значительно сокращает срок службы коробки передач. | Необходимо донести до пользователя, что «качество масла – это жизнь». Все новое масло, заливаемое в коробку передач, должно фильтроваться с помощью специального масляного фильтра, чтобы обеспечить соответствие его чистоты требованиям оборудования (например, стандартам ISO 4406 18/16/13). Инструменты и патрубки для смазки следует протирать в чистоте, а работы следует проводить в чистом помещении, защищенном от ветра и песка. |
| Точность центрирования лишь "достаточно близка". | Непонимание важности соосности или ограничения, накладываемые инструментами и навыками, приводящие к убеждению, что «пока вращается, все в порядке», приводят к отклонениям от соосности, превышающим стандарты в несколько раз или даже в десятки раз. Именно этот менталитет «достаточно хорошо» является первопричиной целого ряда проблем, включая чрезмерную вибрацию, чрезмерный шум, частое повреждение подшипников, преждевременный выход из строя муфт и утечки масла из сальников. | Инвестируйте в профессиональные инструменты для выравнивания, такие как лазерные системы, и используйте их. Относитесь к выравниванию как к научно обоснованной и тщательной задаче, а не как к вопросу наугад. Стремление к максимально возможной точности выравнивания — это очень выгодное вложение средств для долгосрочной и бесперебойной работы оборудования. |
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
Данная статья опубликована компанией Anhui Haiyi Heavy Industry Co., Ltd., поставщиком нестандартных редукторов для тяжелых условий эксплуатации и комплексных решений для производственных линий. Компания специализируется на исследованиях и разработках, проектировании, производстве, интеграции, продажах и послепродажном обслуживании нестандартных редукторов для тяжелых условий эксплуатации. Ее продукция широко используется в сталелитейной, цветной металлургической промышленности, строительной технике, горнодобывающем оборудовании и материалах для хранения энергии. Для получения дополнительной информации или заказа индивидуальных решений по трансмиссии, пожалуйста, свяжитесь с нами.
