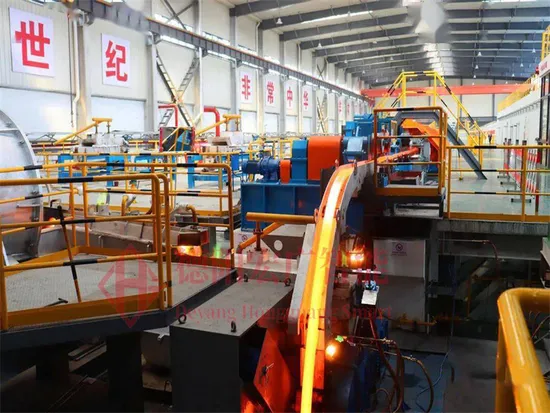

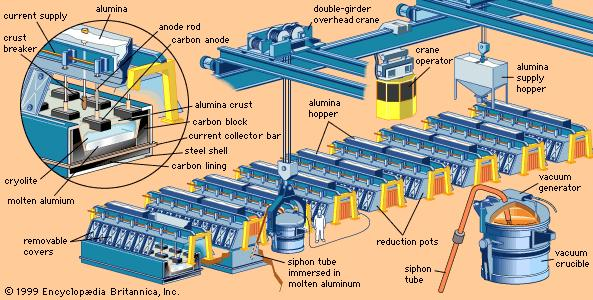

Редукторы в цветной металлургии: анализ требований к трансмиссии на линиях по производству меди и алюминия

Учет влияния смещения и ошибки

Для идеальной зубчатой передачи необходимо, чтобы оси двух шестерен были строго параллельны, что обеспечивает равномерное распределение нагрузки по всей ширине зубьев. Однако при фактической сборке и эксплуатации производственные и монтажные погрешности, изгиб и крутильные деформации валов под нагрузкой, а также деформации корпуса неизбежно нарушают эту параллельность, в результате чего контакт зубчатых колес перестает быть равномерным по всей длине зубьев, а возникает явление «неравномерной нагрузки» — нагрузка концентрируется на одном конце ширины зубца. Неравномерная нагрузка приводит к резкому повышению локальных контактных напряжений, что может быть даже более опасным, чем перегрузка. FEA является наиболее эффективным инструментом для анализа и решения проблем, связанных с неравномерной нагрузкой. Инженеры могут точно ввести в модель различные ожидаемые несоосности и погрешности, например, путем применения осевых, радиальных и угловых отклонений, чтобы смоделировать совокупное влияние зазора подшипников, монтажных погрешностей и деформации вала. С помощью расчетов FEA можно количественно оценить, до какого уровня коэффициент распределения нагрузки по зубьям K_Hβ достигает в результате неравномерной нагрузки, и на этом основании разработать оптимальный вариант компенсационной модификации зубьев (обычно это бочкообразные зубья или модификация угла наклона). Такая модификация делает зубчатую поверхность теоретически не чисто цилиндрической, а имеющей небольшую кривизну, что позволяет при возникновении несоосности автоматически корректировать положение зоны контакта, постоянно поддерживая относительно равномерное распределение нагрузки, что значительно повышает «иммунитет» трансмиссионной системы к погрешностям и деформациям, то есть ее надежность.

Анализ прочности корня зубца на изгиб: создание надежной защиты от усталостного разрушения

Если контактную усталость можно сравнить с «хроническим заболеванием» зубчатых колес, то разрушение зубьев в результате изгибной усталости у корня зубьев больше напоминает «острый сердечный приступ», последствия которого зачастую бывают катастрофическими. Когда зубчатое колесо передает мощность, каждый зуб действует как консольный брус, подверженный нагрузке, причем его корневая часть (то есть область переходного радиуса у корня зуба) испытывает максимальное изгибающее напряжение. В процессе работы редуктора зубья периодически входят в зацепление и выходят из него, в результате чего напряжение у корня зуба циклически колеблется между максимальным и минимальным значениями. Под действием таких переменных нагрузок даже при пиковых значениях напряжений, значительно ниже предела статической прочности материала, в зоне переходного закругления у корня зубца, где концентрация напряжений наиболее сильна, могут зарождаться микротрещины усталости. Как только трещина образуется, она стабильно растет при каждом цикле нагружения, пока оставшееся сечение соединения не станет неспособным выдерживать нагрузку, что в конечном итоге приводит к внезапному разрушению всего зубца или его большей части. Основная цель применения метода конечных элементов (FEA) при анализе изгибной прочности у основания зубца заключается в точной оценке уровня напряжений в этой области и, с учетом S-N-кривой (кривой «напряжение-ресурс») материала, в прогнозировании ресурса зубчатого колеса на изгибную усталость, чтобы обеспечить достаточный запас прочности на протяжении всего расчетного срока службы.

Точный расчет напряжений в корне зуба

Подобно анализу контактных напряжений, традиционные методы расчета изгибных напряжений у корня зубьев (такие как классическая формула Льюиса и более совершенный стандарт ISO 6336) также опираются на множество упрощающих допущений и эмпирических поправочных коэффициентов (например, коэффициент зубчатой формы, коэффициент концентрации напряжений и т. д.), выбор которых зачастую носит субъективный характер, что ограничивает точность расчетов. Особенно явно ограничения традиционных методов проявляются при расчете нестандартных профилей зубьев, сложных конструкций колес или при учете влияния монтажных напряжений. В то же время FEA предоставляет более универсальный и точный инструмент анализа. Благодаря трехмерному моделированию всего зубчатого колеса, включая полный корпус, спицы и даже втулку, FEA позволяет комплексно учитывать реальное влияние жесткости корпуса и формы конструкции спиц на распределение напряжений у корня зуба, а также с высокой точностью фиксировать эффект концентрации напряжений в ключевых геометрических деталях, таких как переходные закругления у корня зуба, благодаря чрезвычайно высокой плотности сетки. При анализе инженеры обычно прилагают самые неблагоприятные условия нагрузки — то есть ситуацию, когда один зуб находится в зацеплении в положении вершины, — чтобы получить распределение растягивающих и изгибающих напряжений в опасном сечении у корня зуба (обычно вблизи точки касательной под углом 30 градусов), максимальное значение которого является ключевым основанием для оценки усталостной прочности.

Например, возьмем редуктор поворотного привода, изготовленный компанией «Аньхой Хайи Чжунго» для ковшового экскаватора, используемого на одном из крупных открытых угольных карьеров в Сибири (Россия). Диаметр окружности зацепления открытой большой зубчатой венцы последней ступени превышает 5 метров, модуль достигает 50 мм, а вес одного зубца превышает 100 кг. Для таких тяжелых зубчатых колес огромных размеров и особой конструкции форма конструкции обода оказывает решающее влияние на распределение напряжений у основания зубьев. Команда проектировщиков с помощью FEA провела подробный сравнительный анализ различных конструктивных решений, включая сплошные, с перемычкой и коробчатые ободы. Результаты анализа показали, что традиционные сплошные ободы, хотя и имеют простую конструкцию, из-за чрезмерной жесткости приводят к чрезмерной концентрации пути передачи нагрузки, что вызывает очень высокие напряжения у корней зубьев; в то же время конструкция с перемычкой, хотя и имеет меньший вес, страдает от недостаточной жесткости и подвергается значительной деформации под нагрузкой, что также приводит к неравномерному распределению напряжений. В конечном итоге расчеты FEA четко показали, что оптимизированная конструкция колесного обода коробчатого типа, обеспечивая достаточную жесткость опоры, обладает при этом определенной упругостью, что позволяет более равномерно распределять и поглощать силы зацепления, тем самым эффективно снижая концентрацию напряжений у корня зубьев. Окончательные расчетные данные показывают, что при использовании конструкции с коробчатыми спицами максимальное изгибающее напряжение у корней зубьев снижается на 14% по сравнению с первоначальным вариантом с цельными спицами. Согласно прогнозам, основанным на кривой усталостных характеристик материала, это означает, что изгибный усталостный ресурс шестерни может быть увеличен более чем на порядок, что полностью удовлетворяет строгим требованиям заказчика к долговечной и надежной работе оборудования в условиях крайних морозов и высоких нагрузок.

Оценка влияния технологического процесса

Усталостная прочность корня зубца зависит не только от номинального напряжения, определяемого конструкцией, но и тесно связана с «внутренними качествами», заложенными в процессе изготовления. Например, шероховатость поверхности переходного закругления корня зубца напрямую влияет на зарождение усталостных трещин; процессы термообработки (такие как цементация, азотирование, высокочастотная закалка) образуют на поверхности зубчатого колеса закаленный слой с очень высокой твердостью, в котором присутствуют полезные остаточные сжимающие напряжения; а процессы упрочнения поверхности, такие как дробеструйная обработка и вальцовка, позволяют создать более глубокий слой остаточного сжимающего напряжения. Остаточное сжимающее напряжение может эффективно компенсировать часть растягивающего напряжения, возникающего во время работы, что значительно повышает усталостную прочность шестерни. Современный анализ методом конечных элементов (FEA) уже не ограничивается простыми механическими расчетами, а позволяет учитывать влияние этих технологических процессов. Моделируя остаточные напряжения путем введения начального поля напряжений в модель конечных элементов или моделируя эффект закаленного слоя путем определения свойств материала, изменяющихся в зависимости от глубины, инженеры могут более реалистично и всесторонне оценивать усталостные характеристики зубчатых колес в реальных условиях эксплуатации, что обеспечивает научно обоснованные количественные рекомендации по оптимизации параметров процессов термообработки (таких как глубина закаленного слоя и твердость поверхности) и процессов упрочнения поверхности (таких как интенсивность дробеструйной обработки и степень покрытия), позволяя достичь глубокой интеграции проектирования и производства.

Оптимизация конструкции корпуса: создание прочной и надежной несущей платформы

Корпус редуктора, являющийся опорой и вместилищем для всех внутренних передающих деталей, имеет неоспоримое значение. Он не только обеспечивает точное позиционирование шестерен, валов, подшипников и других элементов, гарантируя их правильное взаимное расположение, но и служит «каркасом», принимающим на себя и передающим все внутренние силы зацепления, реакции подшипников, а также внешние нагрузки. Хорошо спроектированный корпус должен, при соблюдении двух основных требований — прочности и жесткости, — обеспечивать оптимизацию по нескольким целям: максимально снизить вес для уменьшения затрат на материалы и транспортировку; оптимизировать конструкцию для упрощения процессов литья или сварки; обладать хорошими теплоотводящими свойствами для контроля температуры масла внутри; а также иметь превосходные динамические характеристики для подавления вибраций и шума. В этой сложной системной инженерии FEA является незаменимым ключевым инструментом для оптимизации конструкции корпуса.

Анализ статической прочности и жесткости

Во время работы редуктора корпус подвергается воздействию чрезвычайно сложной системы нагрузок, включающей нормальные, тангенциальные и осевые силы, возникающие в результате зацепления зубчатых колес, радиальные и осевые реакции, передаваемые подшипниками, а также нагрузки, возникающие при соединении с внешним оборудованием. Статический анализ методом конечных элементов (FEA) позволяет точно рассчитать распределение напряжений и деформации корпуса под совместным воздействием этого комплекса сложных нагрузок. Благодаря наглядным картам распределения напряжений инженеры могут, как будто обладая «рентгеновским зрением», четко выявить зоны высоких напряжений внутри конструкции, которые обычно возникают в местах геометрической несогласованности, таких как края отверстий под подшипниковые седла, соединения стенок корпуса с дном, а также подъемные отверстия. В отношении этих слабых мест можно провести целенаправленное усиление, например, рационально расположить ребра жесткости для направления пути передачи сил, увеличить переходные радиусы в зонах концентрации напряжений для сглаживания градиента напряжений. Одновременно с помощью карты деформаций можно количественно оценить величину деформации и смещения каждого отверстия под подшипник под действием нагрузки. Это чрезвычайно важный показатель, поскольку деформация отверстия под подшипник напрямую приводит к наклону вала, что в свою очередь вызывает неравномерную нагрузку на шестерни. С помощью анализа методом конечных элементов (FEA) можно гарантировать, что даже при максимальной нагрузке деформация отверстия под подшипник остается в пределах допустимых допусков, что обеспечивает постоянную работу шестерен в правильном состоянии зацепления и позволяет избежать неравномерной нагрузки и преждевременного выхода из строя из-за недостаточной жесткости корпуса.

При разработке редуктора для секторного участка линии непрерывной литья и прокатки тонких слябов для одного из крупных металлургических предприятий СНГ компания «Аньхой Хайи Чжунго» столкнулась с чрезвычайно сложной задачей. Ввиду компактной компоновки линии пространство для установки редуктора было крайне ограниченным, что предъявляло чрезвычайно жесткие требования к габаритным размерам и общей массе редуктора. Традиционные методы проектирования в таких случаях часто оказываются бессильны. Поэтому команда инженеров Haiyi Heavy Industry решила применить передовую технологию топологической оптимизации FEA для радикального перепроектирования корпуса. Топологическая оптимизация — это метод проектирования, позволяющий «создать что-то из ничего»: инженерам достаточно определить допустимое пространство проектирования, прикладываемые нагрузки и ограничительные условия, после чего алгоритм оптимизации автоматически и итеративно находит оптимальный путь распределения материала, подобно процессу эволюции в природе, удаляя «лишний» материал и сохраняя «суть» конструкции. После десятков циклов итерационных расчетов на суперкомпьютере окончательно сформированная форма корпуса полностью перевернула традиционные представления о конструкции: расположение внутренних ребер напоминает скелет живого организма или ветви дерева, образуя четкую и эффективную несущую раму на ключевых путях передачи нагрузки, в то время как в ненесущих зонах смело выполнена выемка. В итоге этот новый корпус, «вылепленный» с помощью топологической оптимизации, при полном соблюдении требований к прочности и жесткости, предусмотренных проектными нормами, весит почти на 28% меньше, чем традиционные конструкции. Он идеально решил проблемы клиента с монтажом и получил высокую оценку благодаря своей уникальной и эффективной биомиметической структуре.

Анализ динамических характеристик

Уровень вибрации и шума является важным показателем качества редуктора, особенно в условиях эксплуатации с высокими требованиями к рабочей среде (например, портовое подъемное оборудование, сценическая техника в театрах и т. п.). Чрезмерная вибрация не только вызывает неприятный шум, но, что более важно, ускоряет износ прецизионных деталей, таких как подшипники и шестерни, и может даже привести к усталостному разрушению конструкции, что значительно сокращает срок службы всего агрегата. Вибрация редуктора в основном исходит от внутренних источников возбуждения, главным из которых является процесс зацепления шестерен. Частота зацепления шестерен (количество зацепленных зубцов × скорость вращения) и ее гармонические составляющие являются основными частотами возбуждения системы. Если эти частоты возбуждения близки к какой-либо собственной частоте корпуса или всей системы редуктора (то есть частоте, при которой система «склонна» к вибрации) или совпадают с ней, возникает явление «резонанса», приводящее к резкому усилению вибрации. Модальный анализ FEA является эффективным инструментом для диагностики и предотвращения резонанса. Проведя модальный анализ корпуса и даже всей системы редуктора, можно рассчитать ряд собственных частот системы и соответствующие им моды колебаний (то есть, как система вибрирует при каждой собственной частоте). Сравнив эти собственные частоты с основными частотами возбуждения системы и построив диаграмму Кэмпбелла (Campbell Diagram), можно четко определить, существует ли риск резонанса в диапазоне рабочих скоростей системы. Как только риск резонанса обнаружен, инженеры могут изменить собственные частоты корпуса путем модификации его конструкции (например, корректируя расположение и толщину ребер жесткости, изменяя толщину стенок корпуса, увеличивая демпфирование конструкции и т. д.), чтобы «уйти» из диапазона частот возбуждения и тем самым решить потенциальные проблемы вибрации и шума на этапе проектирования.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Данная статья опубликована компанией «Аньхой Хайи Чжунгоу» (ООО «Аньхой Хайи Тяжелая Промышленность»), поставщиком нестандартных тяжелых редукторов и комплексных решений для производственных линий. Компания специализируется на разработке, проектировании, производстве, интеграции, продаже и послепродажном обслуживании нестандартных тяжелых редукторов. Ее продукция широко применяется в таких отраслях, как черная и цветная металлургия, строительная техника, горнодобывающее оборудование и новые материалы для накопления энергии. Если вам нужна дополнительная информация или индивидуальные решения в области трансмиссий, обращайтесь к нам.
