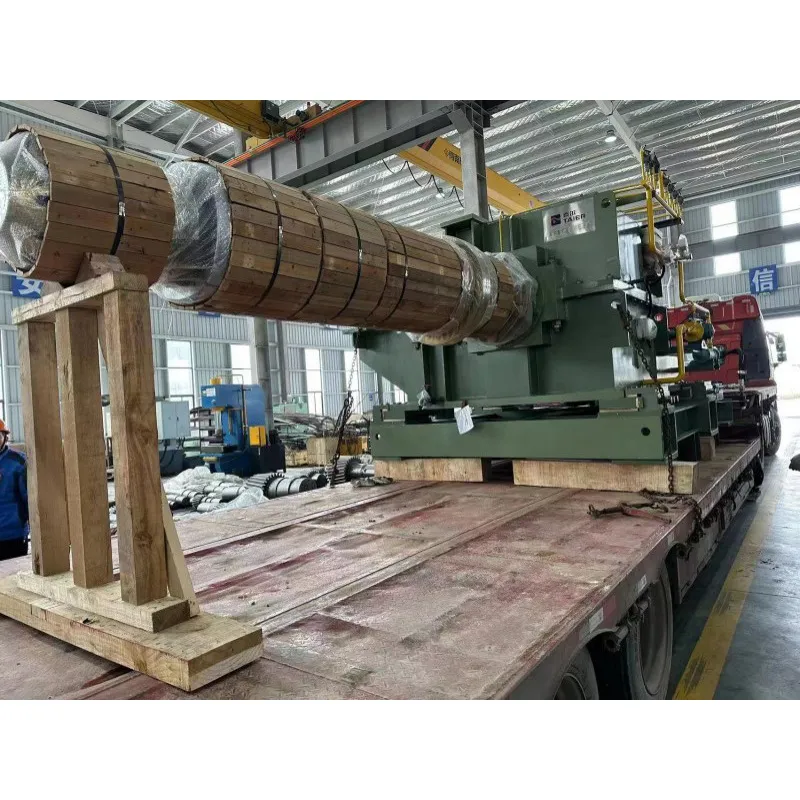

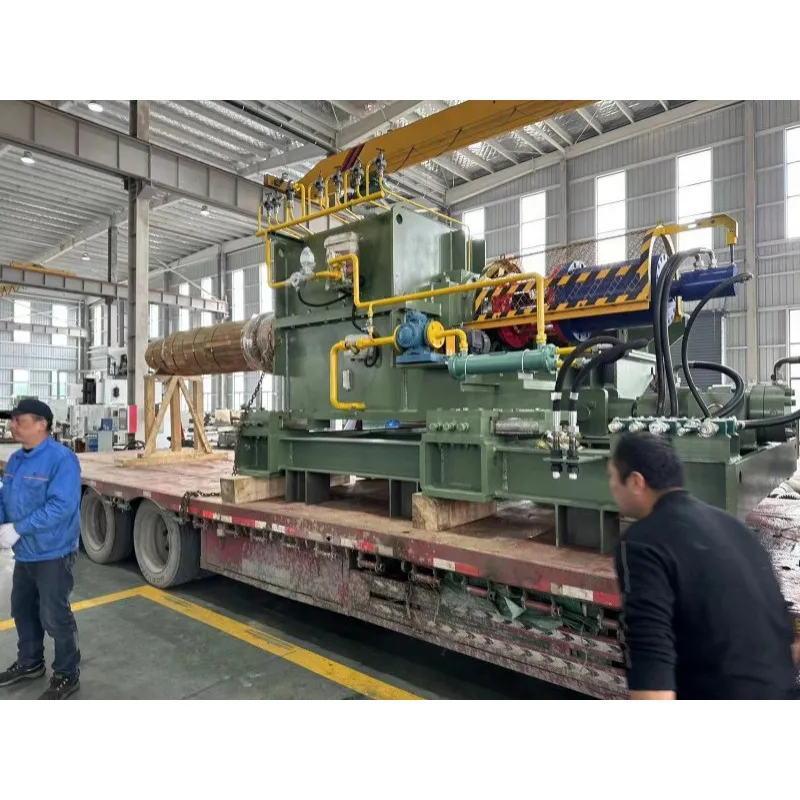

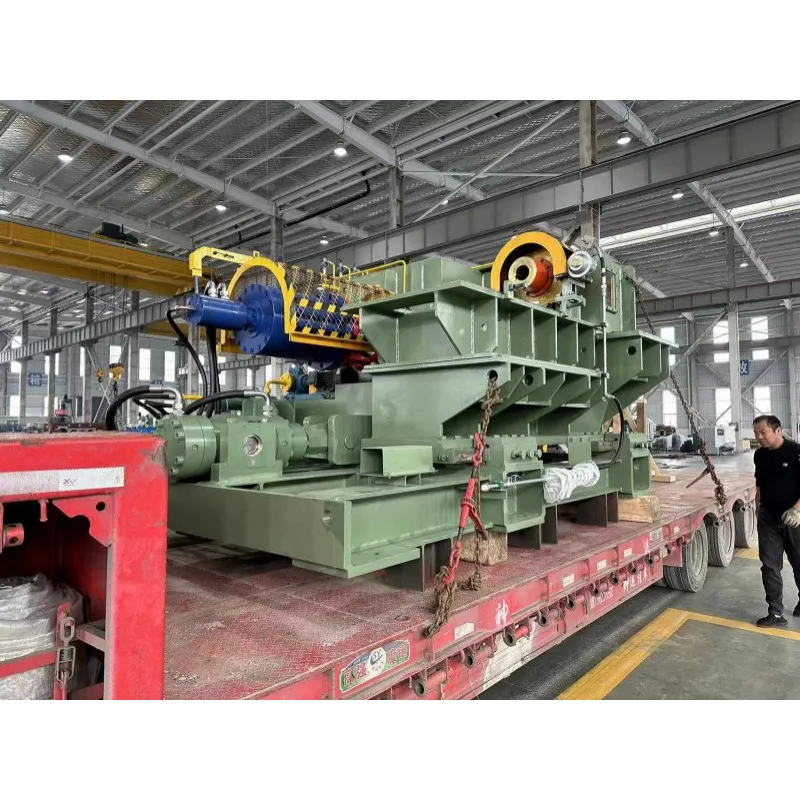

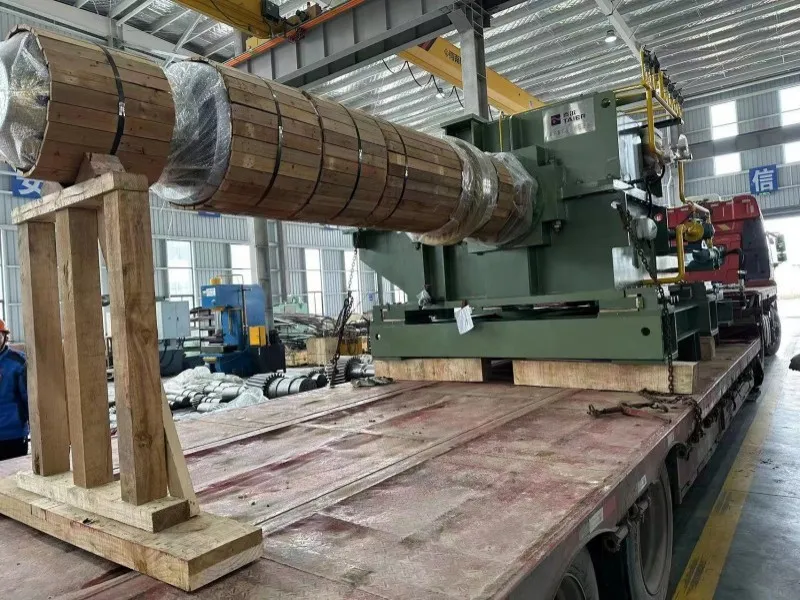

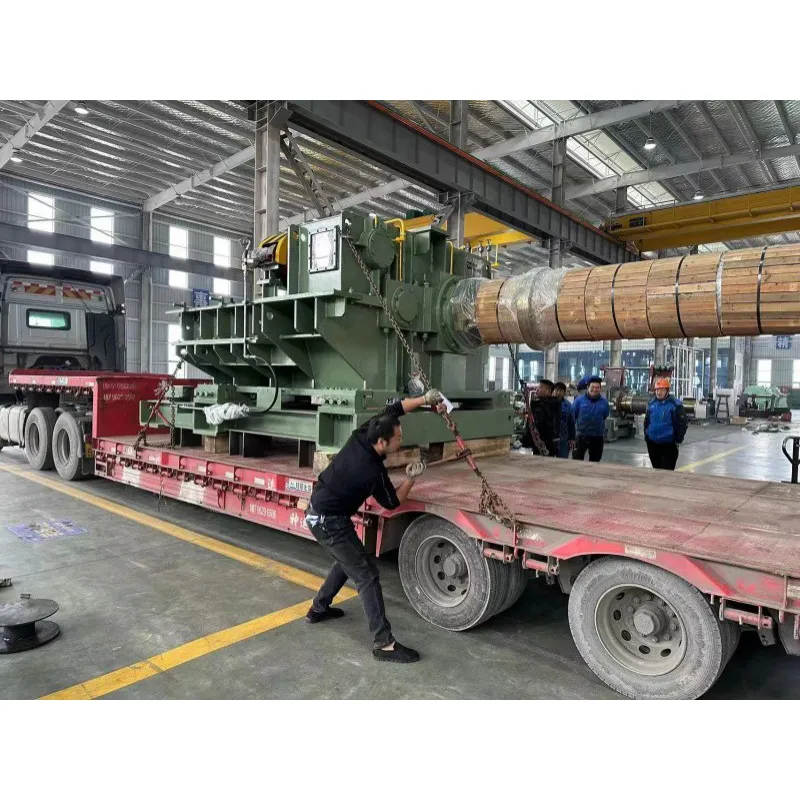

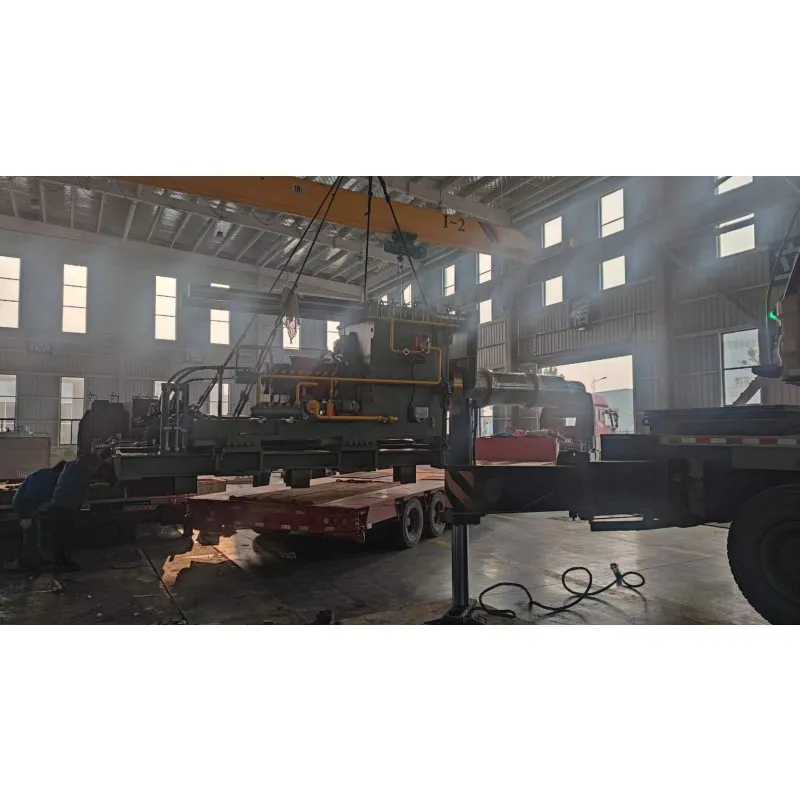

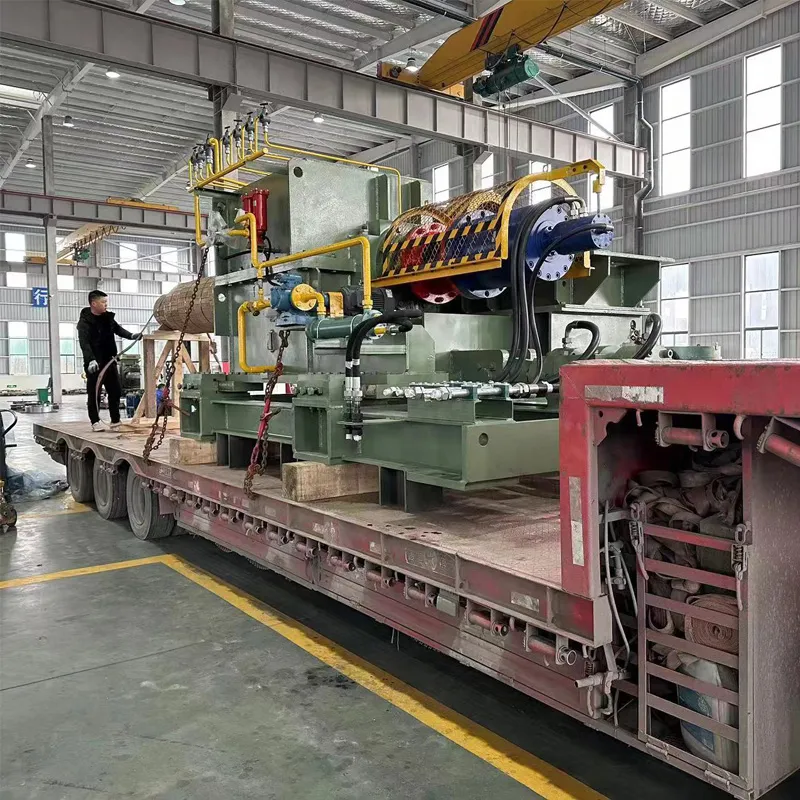

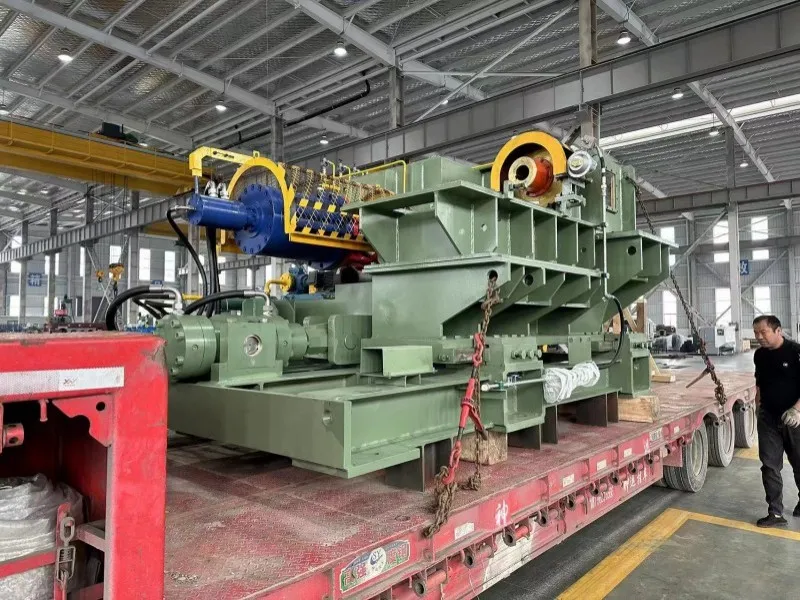

Проект №1-2 для Группа «Цинто»(2 разматывателя, 1 моталка)

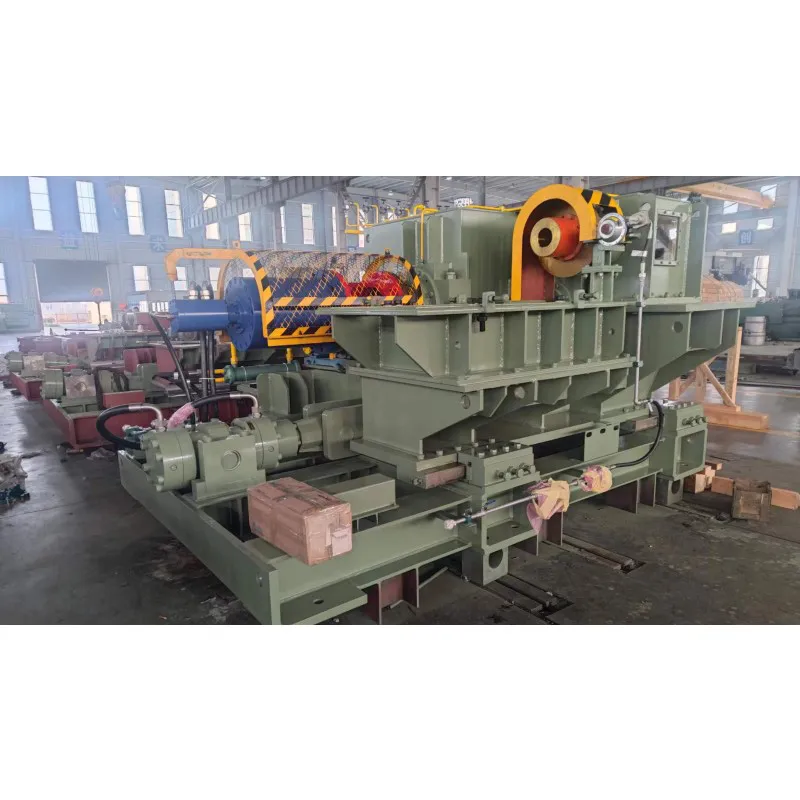

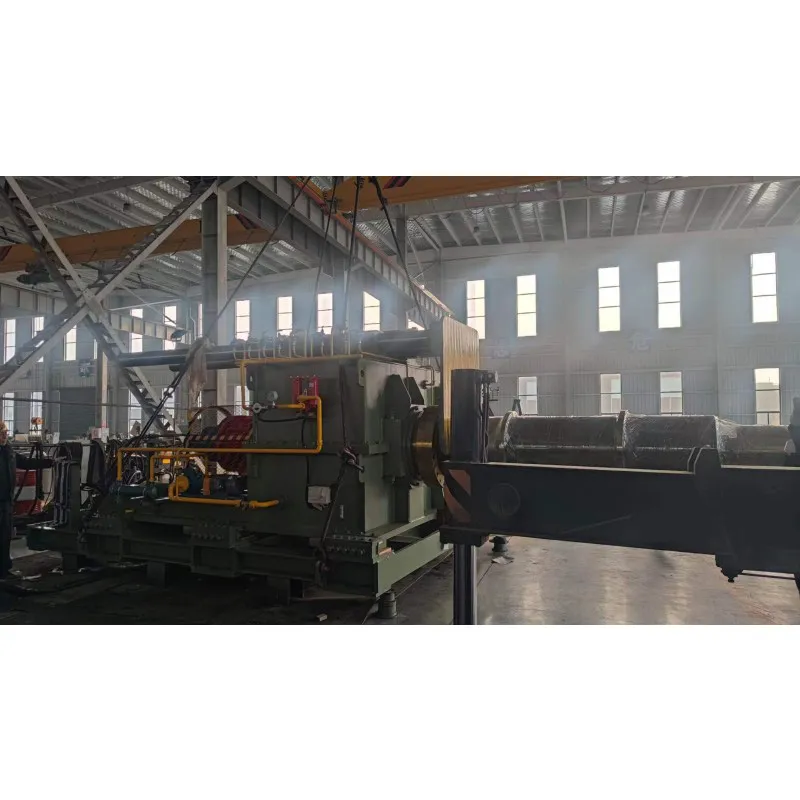

Ценность продукта Разматыватель и наматыватель для этого проекта являются критически важным оборудованием, специально разработанным для работы с крупногабаритными тяжелыми стальными рулонами (весом до 30 тонн), которые используются на линии травления и отжига шириной 1780 мм. Ценность продукта...
Описание
маркер
Ценность продукта
Разматыватель и наматыватель для этого проекта являются критически важным оборудованием, специально разработанным для работы с крупногабаритными тяжелыми стальными рулонами (весом до 30 тонн), которые используются на линии травления и отжига шириной 1780 мм. Ценность продукта заключается в обеспечении эффективной и стабильной обработки широких полос нержавеющей стали на непрерывных производственных линиях, включающих травление и отжиг. Обеспечивая значительное натяжение при разматывании и наматывании (натяжение при наматывании до 192 кН), они гарантируют стабильность полосы и качество процесса при высокоскоростной работе (200 м/мин), что является основной гарантией повышения производственной мощности и выхода всей линии.
Преимущества и особенности продукта
Высокая грузоподъемность: как разматыватель, так и наматыватель могут обрабатывать стальные рулоны весом до 30 тонн, что соответствует требованиям крупномасштабного промышленного производства.
Высокий контроль натяжения: намотчик обеспечивает натяжение до 192 кН, а размотчик — 72 кН, что гарантирует компактность и плоскость полосы при высокоскоростной работе в соответствии с жесткими требованиями к качеству.
Высокая скорость работы: максимальная скорость намотки/размотки достигает 200 м/мин, что значительно повышает общую эффективность производственной линии.
Надежная система привода: оснащена мощными двигателями (размотчик: 250 кВт/YPT450-4; намотчик: 630 кВт/YPT560-6), обеспечивающими достаточную мощность для высокоскоростной работы с высоким натяжением.

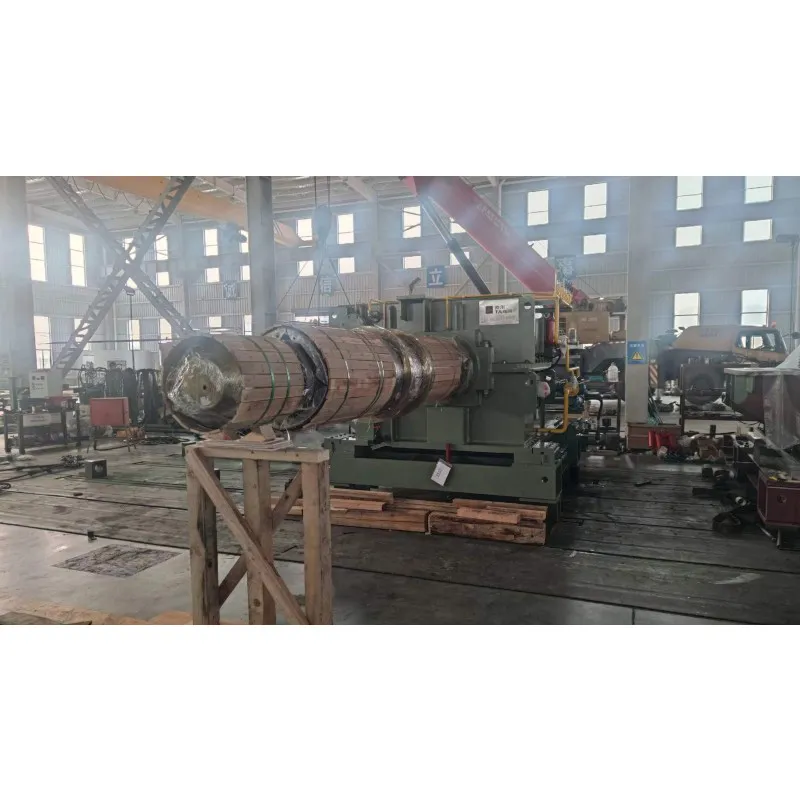

Надежная конструкция катушки: разматыватель использует призматическую катушку втулочного типа (диапазон расширения 580-762 мм), а наматыватель — призматическую катушку валового типа (диапазон расширения 585-610 мм), что обеспечивает точное выравнивание и надежное зажатие.
Самосмазывающаяся конструкция: для зон зацепления и подшипников используется самосмазывающаяся тонкая масляная смазка, что упрощает процедуры технического обслуживания и повышает надежность эксплуатации.
Обзор проекта
В рамках этого проекта для линии травления ООО Цинтуо 1780 мм поставляются системы разматывателя и наматывателя. Разматыватель оснащен двигателем мощностью 250 кВт (диапазон скоростей 575-2075 об/мин), коэффициентом редукции i=19,87, максимальной скоростью разматывания 200 м/мин и максимальным натяжением разматывания 72 кН. Намотчик оснащен двигателем мощностью 630 кВт (диапазон скоростей 525-2071 об/мин), коэффициентом редукции i=19,83 и максимальным натяжением намотки 192 кН. Оба имеют конструкцию барабана с конической втулкой/коническим валом и самосмазывающимся тонким масляным смазыванием.
Ценность для клиентов
Соответствие высоким требованиям к натяжению для линий травления нержавеющей стали
Максимальное натяжение 192 кН в сочетании с мощным двигателем 630 кВт удовлетворяет строгим требованиям к высокому натяжению при травлении и отжиге нержавеющей стали. Это обеспечивает стабильный контроль натяжения во всех травильных ваннах и отжигательных печах, предотвращая отклонение или ослабление ленты.
Адаптация для производства широкой ленты
Конструкция шириной 1780 мм соответствует требованиям ООО Цинтуо к производству широкой ленты из нержавеющей стали. Диапазон расширения барабана разматывателя 580-762 мм поддерживает несколько спецификаций диаметра рулонов, повышая гибкость и адаптивность производственной линии.
Улучшенная непрерывность производства
Самосмазывающаяся смазка тонким маслом упрощает обслуживание смазочной системы, сокращая время простоя, вызванное сбоями в смазке. Надежное расширение и сжатие призматической втулочной конструкции катушки сводит к минимуму частоту отказов катушки.
Снижение эксплуатационных расходов
Разматыватель и наматыватель имеют рационально рассчитанное передаточное число (i≈19,8), что оптимизирует эффективность передачи при сохранении высокого передаточного числа, тем самым снижая энергопотребление двигателя.
Краткое изложение преимуществ для клиента
| Размер | Подробные технические характеристики |
| Соответствие высоким требованиям к напряжению на линиях травления нержавеющей стали | Намотчик достигает максимального натяжения 192 кН в сочетании с высокомощным двигателем 630 кВт, что соответствует строгим требованиям к высокому натяжению нержавеющей стали во время процессов травления и отжига. Это обеспечивает стабильный контроль натяжения во всей травильной ванне и отжигательной печи, предотвращая отклонение или ослабление ленты. |
| Адаптация к производству полос большой ширины | Конструкция шириной 1780 мм соответствует требованиям ООО Цинтуо к производству широкой нержавеющей стали. Диапазон расширения барабана разматывателя 580-762 мм поддерживает различные диаметры рулонов, что повышает гибкость и адаптивность производственной линии. |
| Повышение непрерывности производства | Самосмазывающаяся система смазки тонким маслом упрощает техническое обслуживание и сокращает время простоя, вызванное сбоями в смазке. Надежное расширение призматической конструкции барабана минимизирует частоту отказов барабана. |
| Снижение эксплуатационных затрат | Разматыватель и наматыватель имеют хорошо сбалансированную конструкцию с коэффициентом редукции (i≈19,8), что оптимизирует эффективность передачи при сохранении высокого коэффициента редукции, тем самым снижая энергопотребление двигателя. |
Проблемы клиентов, решаемые с помощью данного продукта
Проблемы при регулировании натяжения ленты из нержавеющей стали
Ленты из нержавеющей стали обладают высокой прочностью и твердостью, что требует точного регулирования натяжения во время процессов травления и отжига. В данном продукте используется мощный двигатель в сочетании с точной конструкцией редуктора, что позволяет достичь широкого диапазона регулировки натяжения от 72 кН до 192 кН, решая проблемы колебаний натяжения ленты из нержавеющей стали на линиях непрерывной обработки.
Совместимость с рулонами различных спецификаций
Значительный диапазон расширения барабана (разматыватель: 580–762 мм; наматыватель: 585–610 мм) позволяет работать с рулонами различного внутреннего диаметра. Это исключает частые смены барабана при производстве различных спецификаций, что значительно повышает эффективность переналадки.
Коррозия оборудования в кислой среде
Самосмазывающаяся тонкая масляная смазка сводит к минимуму воздействие кислой среды на внешние смазочные линии, снижая риск коррозии и продлевая срок службы оборудования в жестких условиях линий кислотного травления.
Краткое описание возможностей по решению проблем
| Проблемы при контроле натяжения нержавеющей стальной ленты | Подробные технические характеристики |
| Проблемы совместимости с различными характеристиками рулонов | Лента из нержавеющей стали обладает высокой прочностью и твердостью, что требует точного контроля натяжения во время процессов травления и отжига. В данном продукте используется мощный двигатель в сочетании с точной конструкцией редуктора, что позволяет достичь широкого диапазона регулировки натяжения от 72 кН до 192 кН, устраняя проблемы колебаний натяжения ленты из нержавеющей стали на линиях непрерывной обработки. |
| Коррозия оборудования в кислой среде | Значительный диапазон расширения катушки (разматыватель: 580–762 мм; наматыватель: 585–610 мм) позволяет использовать катушки с различным внутренним диаметром. Это исключает частые смены катушек при производстве различных спецификаций, что значительно повышает эффективность переналадки. |
| Проблемы при контроле натяжения нержавеющей стальной ленты | Самосмазывающаяся система смазки тонким маслом сводит к минимуму воздействие кислотной среды на внешние смазочные линии. Это снижает риск коррозии и продлевает срок службы оборудования в жестких условиях линий кислотного отжига. |
