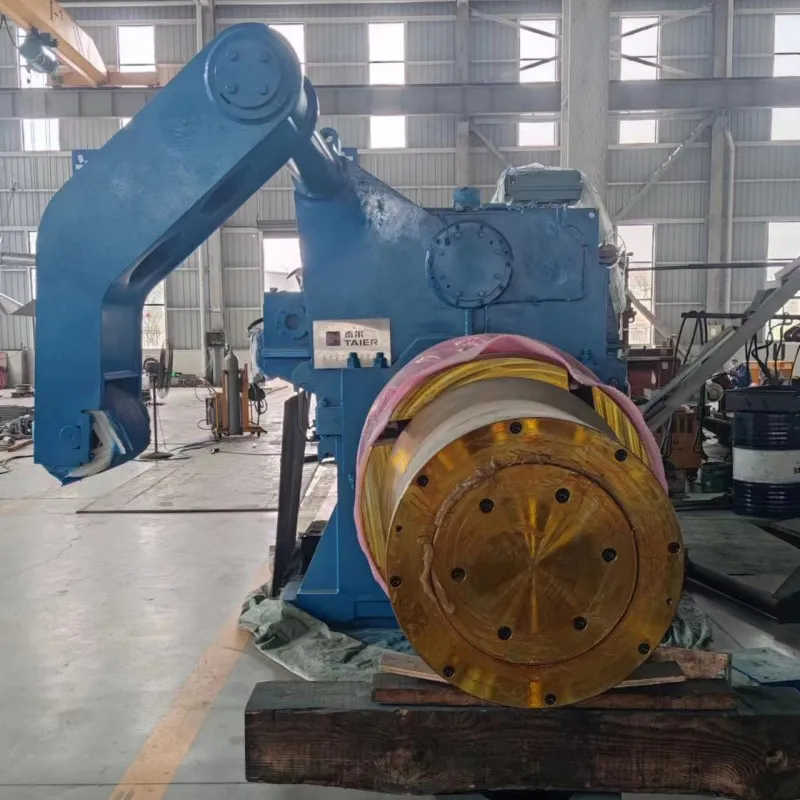

Проект редуктора разматывателя для линии подготовки Тайюаньской стали (1 разматыватель)
-
Главный привод и редукторы для левой/правой моталки для Чжунчжунъюань Синьюй Машинери
-

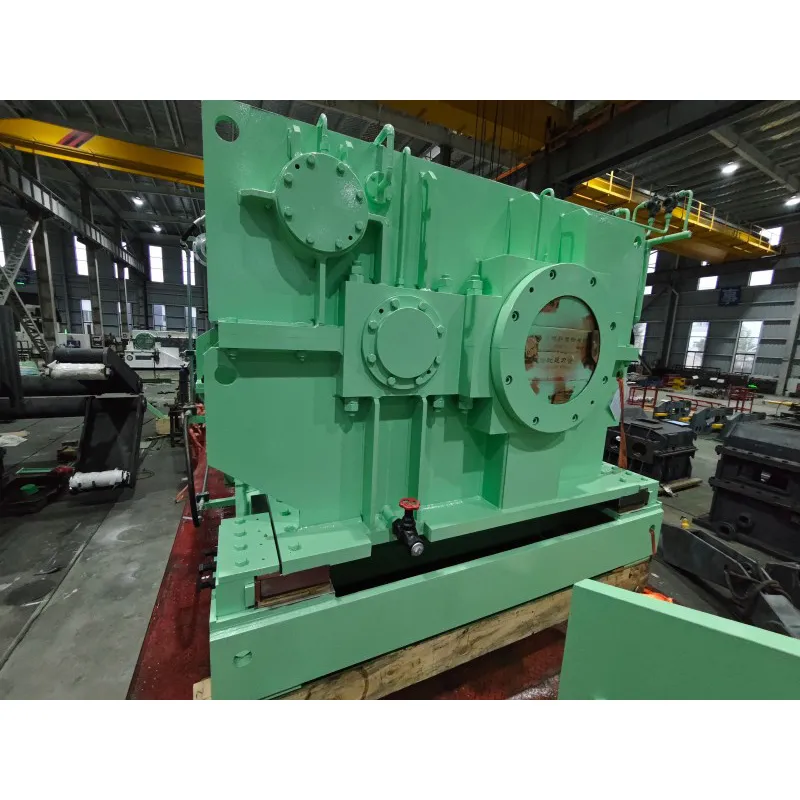

Проект толкательно-тянущей линии травления и правки Янчжоу Хэнжунь(1 разматыватель, 1 моталка)
-
Проект редукторов для разматывателя и моталки линии правки горячекатаного проката Чайна Ноуфер Иньбан
-

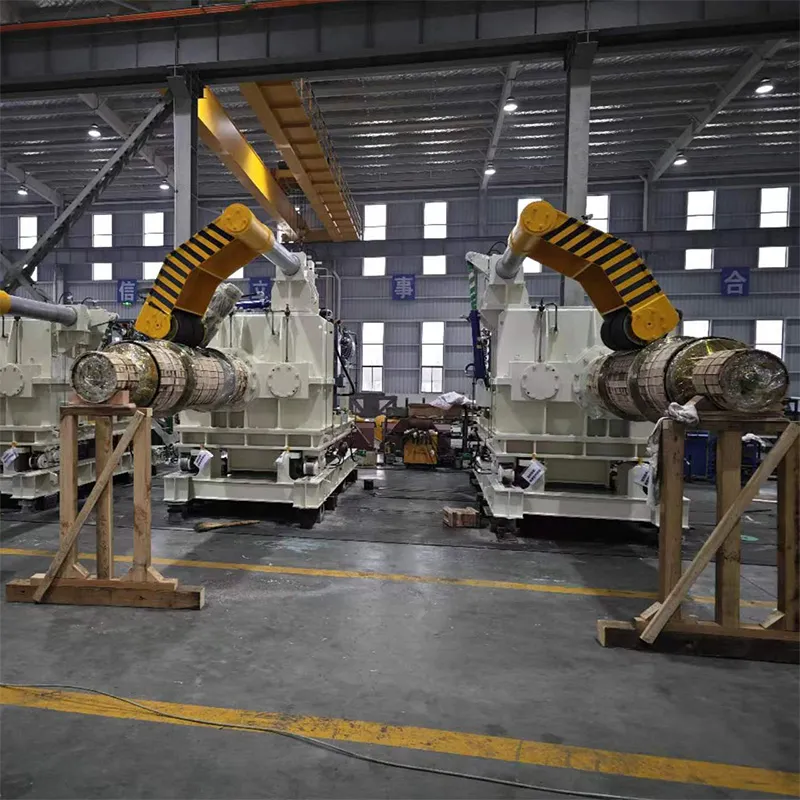

Проект линии непрерывной термообработки с воздушной подушкой для Жуйминь Чайна Ноуфер Технолоджи (2 разматывателя, 1 моталка)
-
Проект линии непрерывного травления и отжига для Чайна Металлурджи Саус Ляньган (8 комплектов)
-
Главный редуктор PLS750 Тайюань Плай
-
Проект для Чжунчжунъюань Маган (2 разматывателя, 1 моталка)
-
Прямозубые, косозубые и двухвенцовые зубчатые колеса
-
Проект для Динсинь Индонезия(1 разматыватель, 1 моталка)
-
Реверсивная зубчатая коробка передач для тяжелой прокатки алюминиевых материалов
-
Дифференциальный редуктор
-
Проект линии подготовки кремнистой стали для Чайна Металлурджи Саус Аньган (2 разматывателя, 1 моталка)
-
Холодный нереверсивный четырехвалковый стан для прокатки алюминиевой ленты шириной 1550 мм Хэнань Юнтун (1 разматыватель, 1 моталка, 1 главный редуктор)
-
2 комплекта для линии щелочной очистки для Шаньдун Чуансинь №1 Чайна Ноуфер Технолоджи

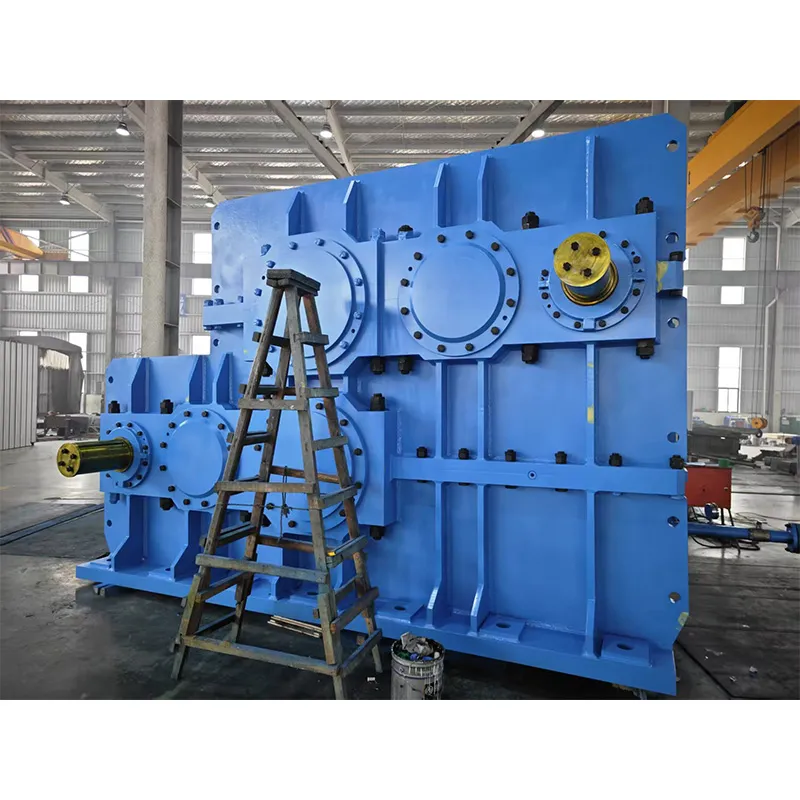

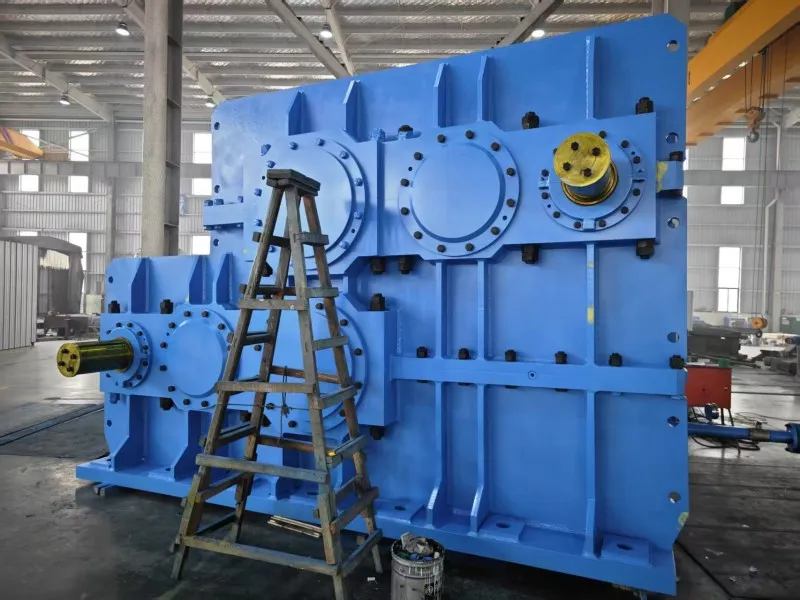

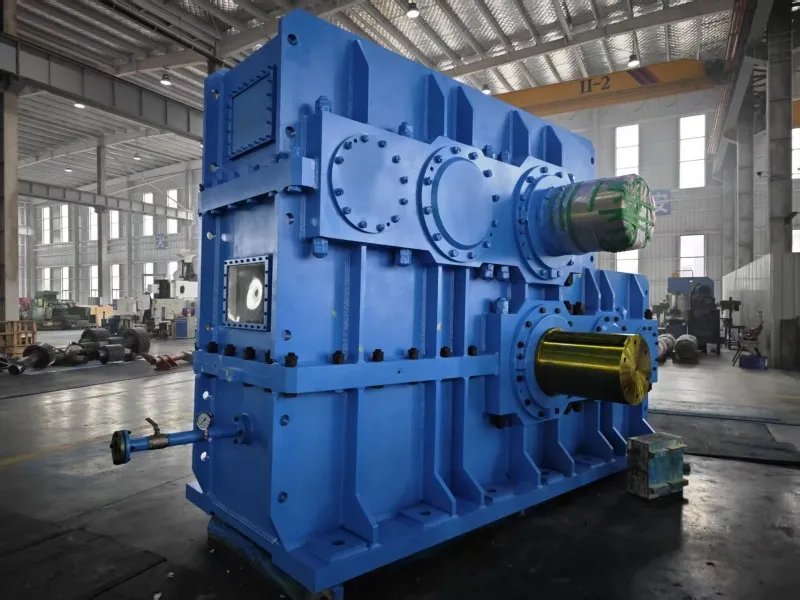

Редуктор типа JB1160 Чайна Ноуфер Технолоджи
Ценность продукта В рамках этого проекта поставляется главная редукторная коробка сверхвысокой мощности (2×1500 кВт) с номинальным выходным крутящим моментом 1000 кН·м, которая служит основным компонентом главных приводных систем тяжелых прокатных станов. Ее ценность заключается в обеспечении ...
Описание
маркер
Ценность продукта
В рамках этого проекта поставляется главная редукторная коробка сверхвысокой мощности (2×1500 кВт) с номинальным выходным крутящим моментом 1000 кН·м, которая служит основным компонентом главных приводных систем тяжелых прокатных станов. Ее ценность заключается в обеспечении надежной и эффективной передачи мощности для сверхбольшого прокатного оборудования, поддерживая высокоинтенсивное непрерывное производство прокатки. Это критически важное оборудование для повышения производительности прокатного стана и качества продукции.
Преимущества и особенности продукта
Сверхвысокая мощность и крутящий момент: входная мощность 2×1500 кВт, номинальный выходной крутящий момент 1000 кН·м, что делает его идеальным источником питания для тяжелых прокатных станов.
Высокоточные закаленные шестерни: спиральные шестерни, изготовленные из стали 20CrMnMo с закаленными поверхностями 6-го класса точности, обеспечивают плавную и эффективную передачу.
Сварной корпус с двойной отжогочной обработкой: сварной корпус проходит две отжогочные обработки для эффективного устранения внутренних напряжений, что обеспечивает долгосрочную структурную стабильность.
Широкая температурная адаптивность: надежно работает при температуре окружающей среды от -20 °C до +40 °C, подходит как для холодных, так и для высокотемпературных сред.
Полное соответствие национальным стандартам: параметры, включая межосевое расстояние, передаточное число и коэффициент ширины зубьев, соответствуют JB/T 8853; точность зубчатой пары соответствует JB4021-85; перпендикулярность отверстия подшипника соответствует 7-му классу GB/T 1184.
Конструкция внутренних смазочных трубопроводов: для смазки редуктора используются внутренние трубопроводы, что обеспечивает аккуратный, эстетичный вид и сводит к минимуму внешние помехи.
Услуги по установке и вводу в эксплуатацию на месте: подрядчик направляет персонал для установки и ввода в эксплуатацию на месте, чтобы обеспечить бесперебойный ввод оборудования в эксплуатацию.
Обзор проекта
В рамках данного проекта поставляется главная редукторная коробка JB1160.0. Мощность главного двигателя составляет 2×1500 кВт, скорость работы — 0–350/1000 об/мин. Передаточное число редуктора составляет 13,12, номинальный выходной крутящий момент — 1000 кН·м. Зубья шестерен имеют спиральную закалку, точность 6, материал 20CrMnMo. Корпус имеет сварную конструкцию с двумя отжигами. Оснащен системой принудительной смазки тонким маслом и внутренними смазочными трубопроводами, подшипники премиум-бренда Havalow.
Ценность для клиентов
Исключительная выходная мощность крутящего момента
Номинальный выходной крутящий момент 1000 кН·м в сочетании с двойным приводом 2×1500 кВт обеспечивает впечатляющую мощность передачи, отвечающую высоким требованиям крупных прокатных станов.
Высокоточная закаленная зубчатая передача
Прецизионные косозубые шестерни 6-го класса с закаленными поверхностями, изготовленные из высококачественного материала 20CrMnMo, обеспечивают точность и надежность при передаче высокого крутящего момента, сводя к минимуму вибрацию и шум.
Комплексная система контроля качества
Создана полная система контроля качества — от сертификации материалов и проверки точности зубчатых колес до испытаний уплотнений корпуса — что обеспечивает стабильность и надежность каждой единицы.
Услуги по индивидуальному проектированию
Производство осуществляется на основе эскизных чертежей, предоставленных покупателем. Производство начинается только после подтверждения покупателем переработанных чертежей интерфейса, предоставленных поставщиком, что гарантирует полное соответствие конкретным требованиям клиента.
Краткое изложение ценности для клиента
| Размер | Подробные технические характеристики |
| Исключительно высокий крутящий момент | Номинальный выходной крутящий момент 1000 кН·м в сочетании с двумя двигателями мощностью 1500 кВт обеспечивает впечатляющую передачу мощности, отвечающую требованиям тяжелых приводов больших прокатных станов. |
| Высокоточная закаленная зубчатая передача | Прецизионные цилиндрические зубчатые колеса 6-го класса с закаленными поверхностями зубьев, изготовленные из высококачественного материала 20CrMnMo, обеспечивают точность и надежность при передаче высокого крутящего момента, сводя к минимуму вибрацию и шум. |
| Комплексная система контроля качества | Создана комплексная система контроля качества, включающая сертификацию материалов, проверку точности зубчатых колес и испытание уплотнений корпуса, что гарантирует стабильность и надежность каждой единицы. |
| Индивидуальные услуги по проектированию | Производство осуществляется на основе переработанных спецификаций, предоставленных покупателем. Производство начинается только после того, как переработанные чертежи интерфейса продавца подтверждены покупателем, что гарантирует полное соответствие продукта конкретным требованиям заказчика. |
Проблемы клиентов, решаемые с помощью данного продукта
Передача сверхвысокого крутящего момента для крупных прокатных станов
Крупные прокатные станы требуют огромного крутящего момента (класс 1000 кН·м), который стандартные редукторы с трудом могут обеспечить. Данный продукт обеспечивает достаточную мощность крутящего момента благодаря двойному приводу мощностью 2×1500 кВт и высокоскоростной передаче с передаточным числом 13:12.
Внутреннее напряжение и деформация корпуса
Крупные сварные корпуса подвержены внутреннему напряжению, вызывающему деформацию. Корпус данного продукта проходит две термообработки, что позволяет эффективно устранить напряжение, возникающее при сварке и грубой обработке, и обеспечить точность размеров и долгосрочную стабильность.
Установка и ввод в эксплуатацию на месте
Подрядчик направляет персонал для установки и ввода в эксплуатацию на месте, обеспечивая техническую поддержку при установке крупного оборудования, чтобы гарантировать беспроблемный ввод в эксплуатацию на объекте заказчика.
Краткое описание возможностей по решению проблем
| Размер | Подробные технические характеристики |
| Сверхбольшая передача крутящего момента для крупных прокатных станов | Крупные прокатные станы требуют огромного крутящего момента (класс 1000 кН·м), который стандартные редукторы с трудом могут обеспечить. Данный продукт обеспечивает достаточный крутящий момент за счет конфигурации с двумя двигателями (2×1500 кВт) и высокого коэффициента редукции (13,12). |
| Внутренние напряжения и деформация внутри корпуса | Крупные сварные корпуса подвержены внутренним напряжениям, вызывающим деформацию. Корпус данного продукта проходит двойную отжиг, что позволяет эффективно устранить напряжения, возникающие при сварке и грубой обработке, обеспечивая точность размеров и долгосрочную стабильность. |
| Установка и ввод в эксплуатацию на месте | Подрядчик направляет персонал для установки и ввода в эксплуатацию на месте, чтобы удовлетворить требования технической поддержки при установке крупного оборудования, обеспечивая бесперебойный ввод в эксплуатацию на территории заказчика. |
