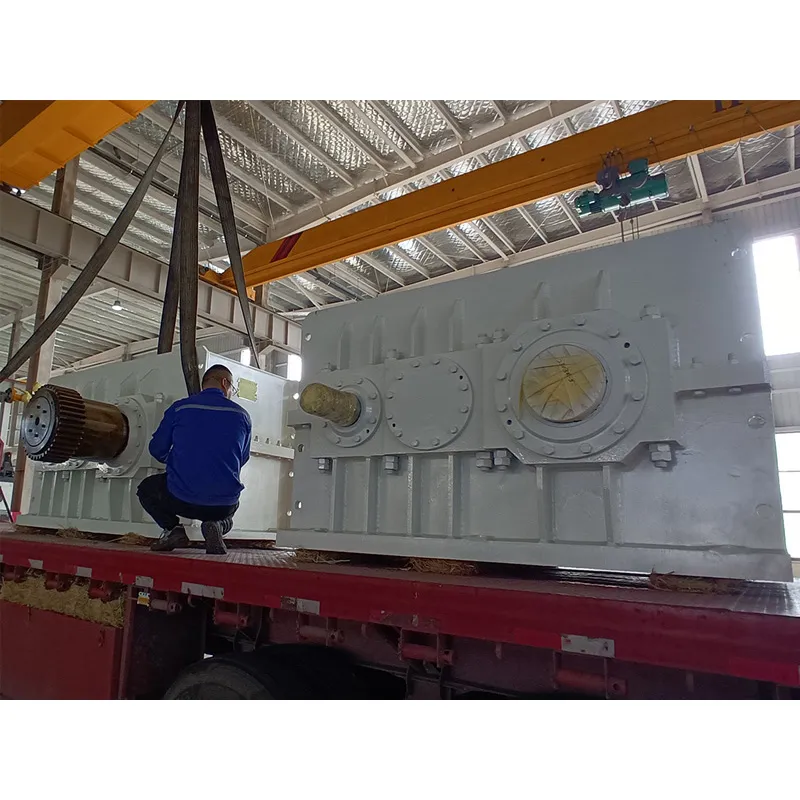

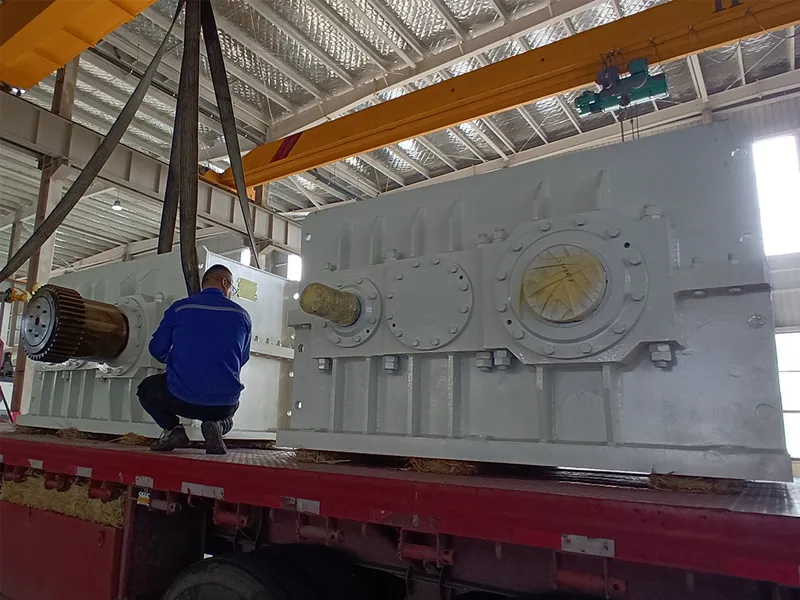

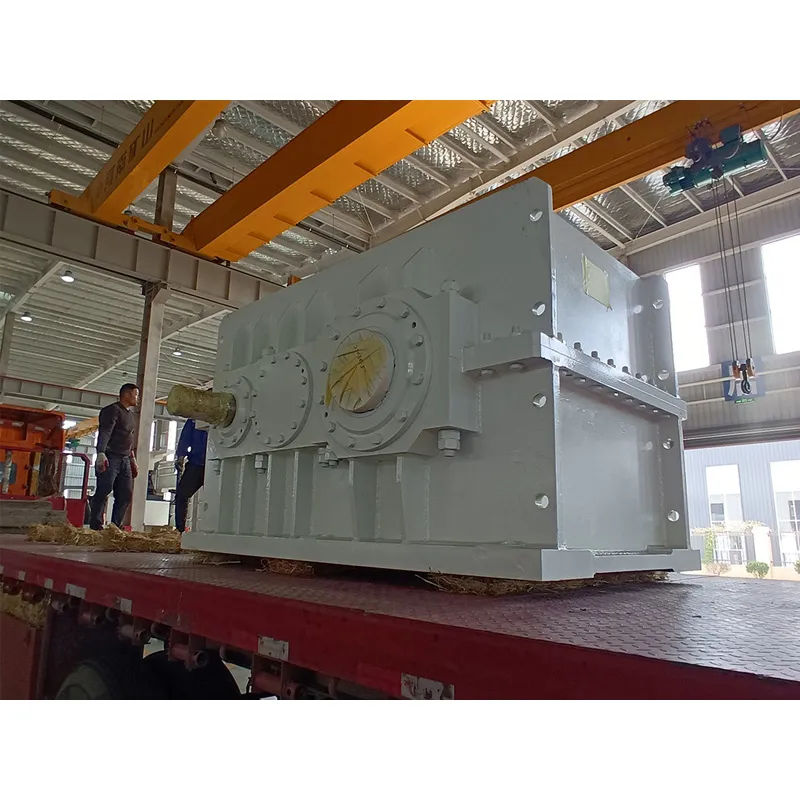

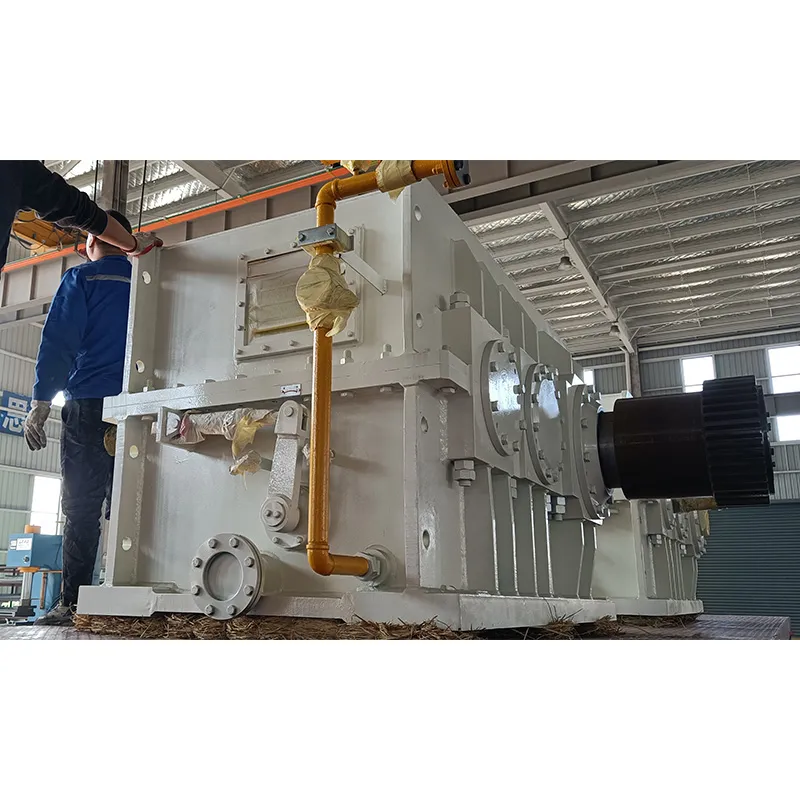

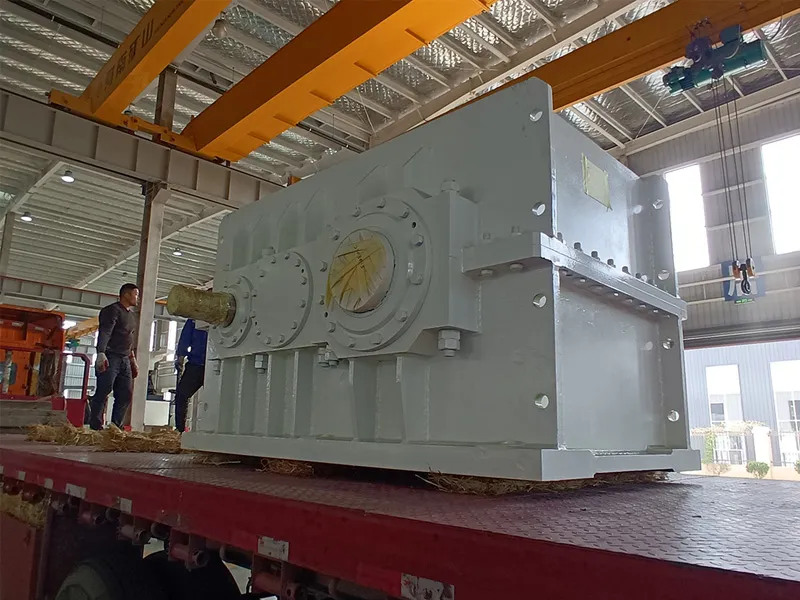

Редукторы для левой и правой моталок Сиань Вэйбао Металлургия
Ценность продукта В рамках этого проекта компания ООО Вэйбао Металлургическая компания получила пару симметричных редукторов для намоточных машин, специально разработанных для процесса намотки на металлургических прокатных линиях. Его ценность заключается в обеспечении стабильной производитель...
Описание
маркер
Ценность продукта
В рамках этого проекта компания ООО Вэйбао Металлургическая компания получила пару симметричных редукторов для намоточных машин, специально разработанных для процесса намотки на металлургических прокатных линиях. Его ценность заключается в обеспечении стабильной производительности намотки и взаимозаменяемости по обеим сторонам производственной линии за счет парной поставки и симметричной конструкции, что упрощает управление запасными частями. Функция гидравлического переключения двух скоростей позволяет гибко адаптироваться к требованиям намотки для полос стали различной толщины и из различных материалов.
Преимущества и особенности продукта
Симметричная конструкция: корпуса редукторов являются зеркально симметричными, что гарантирует одинаковую производительность на обеих сторонах производственной линии, а также облегчает установку и взаимозаменяемость запасных частей.
Высококачественные материалы и процессы изготовления шестерен: шестерни изготовлены из высококачественной низкоуглеродистой легированной стали 20CrNi2MoA, проходят цементацию и закалку, а также достигают 5-го класса точности при шлифовании, обеспечивая выдающуюся производительность.
Двухскоростное гидравлическое переключение: имеет два передаточных числа — высокую скорость (4,67) и низкую скорость (9,67) — с гидравлическим переключением для быстрого и надежного перехода.
Централизованная система смазки маслом: использует централизованную смазку маслом с впускными отверстиями, оснащенными клапанами, датчиком расхода масла и индикатором давления для мониторинга смазки в режиме реального времени.
Конструкция с полым выходным валом: полый выходной вал (диаметр отверстия около 70 мм) облегчает резьбонарезку или монтаж дополнительных компонентов трансмиссии, обеспечивая компактную конструкцию.
Надежный выбор подшипников: используются подшипники отечественных брендов премиум-класса (Харбин, Вафандянь, Лоян), что обеспечивает высокую экономическую эффективность и стабильные поставки.
Обзор проекта
В рамках этого проекта ООО ВэйБао Металлургии поставляются две лево-правые редукторные коробки передач с входной мощностью 630 кВт (340/1200 об/мин) и теоретическим передаточным числом 9,67 (низкая передача) / 4,67 (высокая передача), с гидравлическим переключением передач. Материал шестерен — высококачественная низкоуглеродистая легированная сталь 20CrNi2MoA, цементированная и закаленная, с точностью шлифования шестерен 5-го класса. Подшипники — отечественные бренды премиум-класса (Harbin, Wafangdian, Luoyang), с централизованной масляной смазкой.
Преимущества для заказчика
Высокоточная зубчатая передача
Шестерни изготовлены из высококачественной низкоуглеродистой легированной стали 20CrNi2MoA. После цементации и закалки шестерни шлифуются до точности 5-го класса — высокого стандарта в отрасли. Это обеспечивает плавную передачу, низкий уровень шума и длительный срок службы.
Эффективное гидравлическое переключение передач
Гидравлическое переключение обеспечивает плавный переход с высокой скорости на низкую, обеспечивая легкое управление и плавное переключение передач. Это устраняет удары и износ, связанные с механическим переключением, повышая эффективность работы и продлевая срок службы оборудования.
Симметричная конструкция снижает затраты на запасные части
Симметричная конструкция обоих корпусов намоточной машины позволяет взаимозаменяемость критически важных компонентов, сводя к минимуму разнообразие запасных частей и затраты на их хранение для клиентов.
Комплексные возможности мониторинга
Централизованная система смазки маслом включает в себя впускные клапаны, датчики расхода масла и индикаторы давления, что позволяет в режиме реального времени контролировать состояние смазки для проактивного технического обслуживания.
Краткое изложение преимуществ для клиентов
| Размер | Подробные технические характеристики |
| Высокоточная зубчатая передача | Материал шестерни — высококачественная низкоуглеродистая легированная сталь 20CrNi2MoA. После цементации и закалки шестерня шлифуется с точностью 5, что соответствует высоким стандартам в отрасли. Это обеспечивает плавную передачу, низкий уровень шума и длительный срок службы. |
| Гидравлическое переключение для легкой и эффективной работы | Гидравлическое переключение обеспечивает плавный переход с высокой скорости на низкую, что позволяет легко управлять и плавно переключать передачи. Это устраняет удары и износ, связанные с механическим переключением, повышая эффективность работы и продлевая срок службы оборудования. |
| Симметричная конструкция минимизирует расходы на запасные части | Оба натяжных устройства имеют симметричную конструкцию корпуса, что обеспечивает взаимозаменяемость важных компонентов. Это сокращает количество необходимых запасных частей и снижает затраты клиентов на хранение запасных частей. |
| Комплексные возможности мониторинга | Централизованная система смазки маслом включает в себя клапан на входе масла, а также датчик расхода и индикатор давления. Это позволяет в режиме реального времени контролировать состояние смазки, что облегчает профилактическое обслуживание. |
Проблемы клиентов, решаемые с помощью данного продукта
Точное регулирование скорости и натяжения намотки
Процесс металлургической намотки требует точного регулирования скорости и натяжения намотки. Конструкция редуктора с двумя скоростями (9,67/4,67) в сочетании с мощным двигателем 630 кВт позволяет регулировать скорость и натяжение в широком диапазоне, что соответствует требованиям намотки стальной ленты различных спецификаций.
Износ и срок службы шестерен
Благодаря использованию материала 20CrNi2MoA с цементацией и закалкой зубья шестерен обладают высокой твердостью поверхности и отличной износостойкостью. Точность шлифования шестерен 5-го класса обеспечивает равномерное зацепление, что значительно продлевает срок службы шестерен и снижает частоту их замены и затраты на техническое обслуживание.
Особые требования к полому выходной валу
Выходной вал выполнен в виде полого вала (диаметр отверстия примерно 70 мм) для удовлетворения особых требований к соединению трансмиссии намотчика, что облегчает прокладку гидравлических линий или сигнальных кабелей.
Краткое изложение возможностей по решению проблем
| Размер | Подробные технические характеристики |
| Точное управление скоростью намотки и натяжением | Процесс металлургической намотки требует точного контроля скорости и натяжения намотки. Конструкция редуктора с двумя скоростями (9,67/4,67) в сочетании с мощным двигателем 630 кВт позволяет регулировать скорость и натяжение в широком диапазоне, что соответствует требованиям намотки стальной ленты различных спецификаций. |
| Износ шестерен и вопросы срока службы | Изготовленные из материала 20CrNi2MoA с цементацией и закалкой, зубья шестерни обладают высокой твердостью поверхности и отличной износостойкостью. Точность шлифования шестерни 5-го класса обеспечивает равномерное зацепление, что значительно продлевает срок службы шестерни, сокращая частоту замены и затраты на техническое обслуживание. |
| Особые требования к полым выходным валам | Выходной вал имеет полый дизайн (внутренний диаметр около 70 мм), что соответствует специфическим требованиям к соединению трансмиссии намотчиков и облегчает прокладку гидравлических линий или сигнальных кабелей. |
