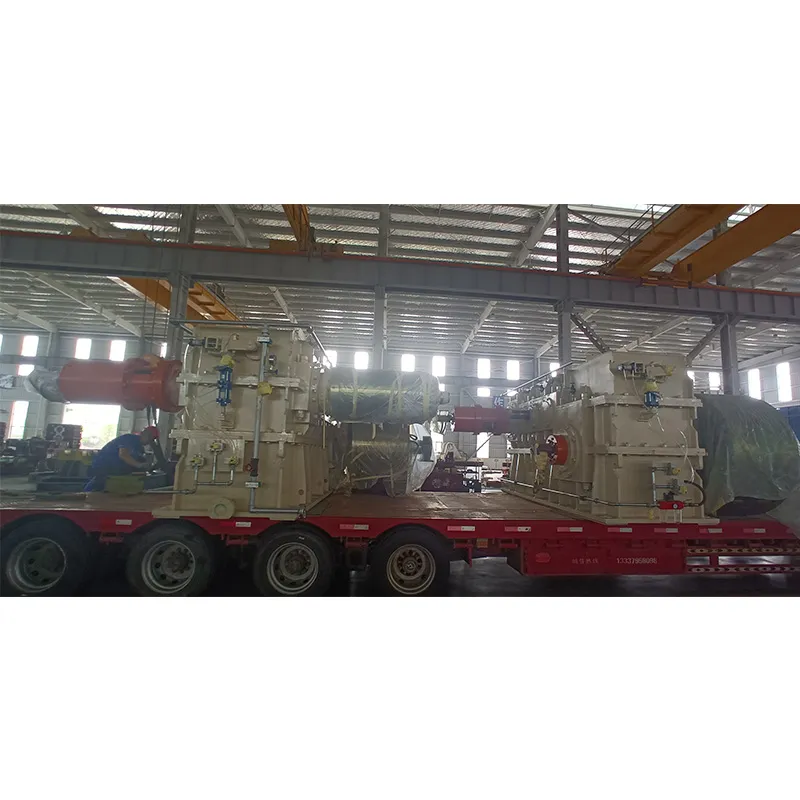

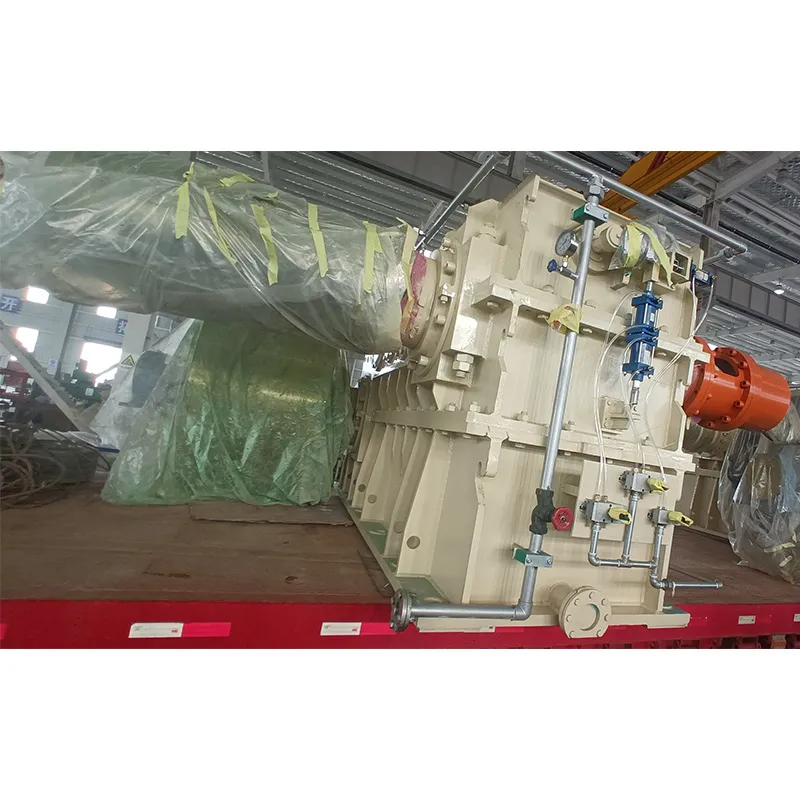

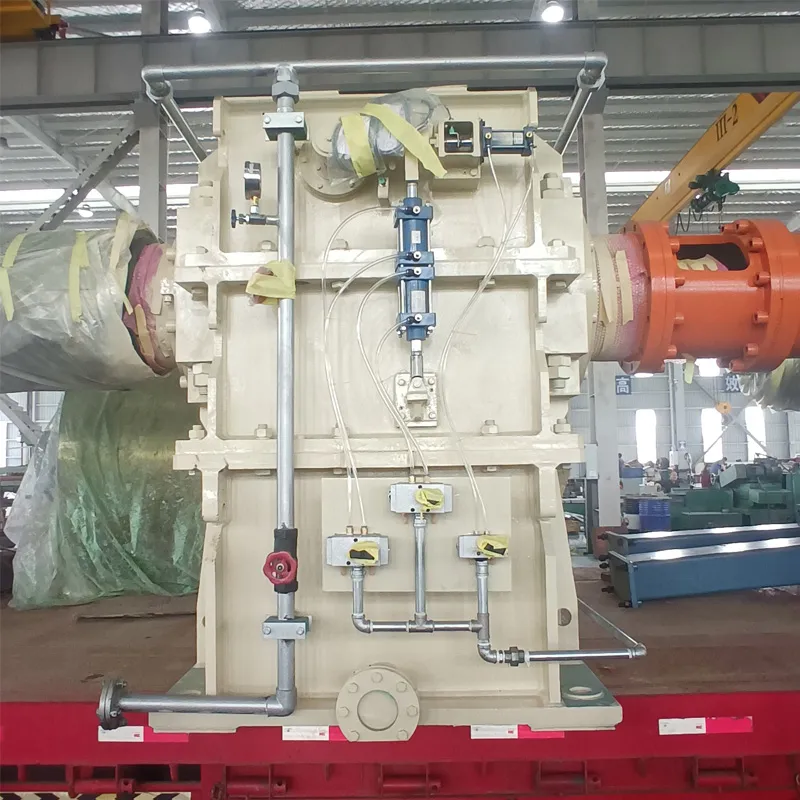

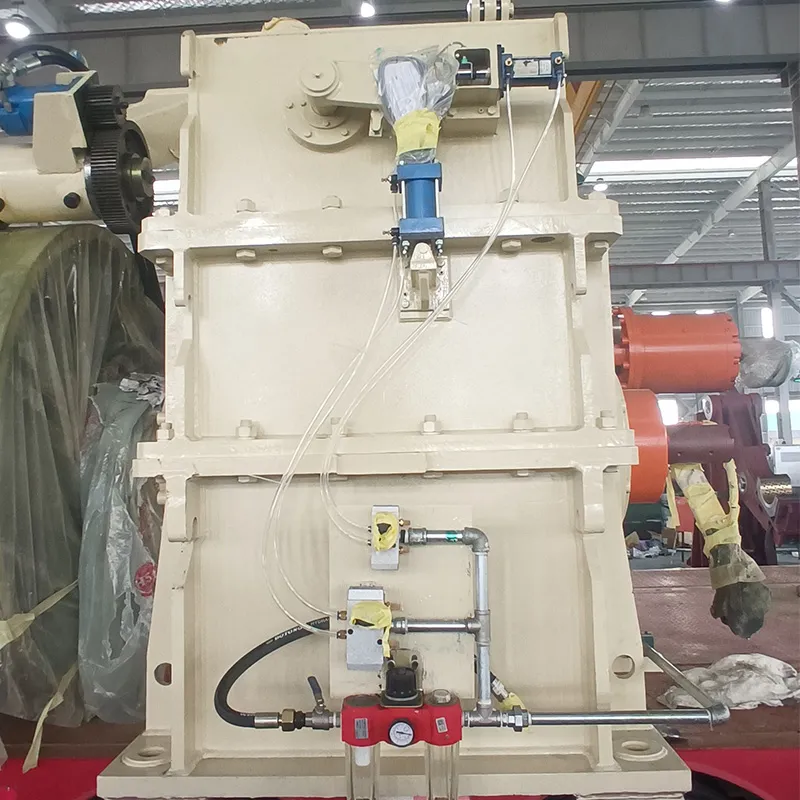

Черновой стан непрерывной прокатки шириной 800 мм для Хэнтун Чайна Ноуфер Технолоджи
Ценность продукта В рамках этого проекта поставляются левый и правый разматыватели с редукторами для черновой прокатки медных листов на прокатном стане Хэнтун 800 мм, специально разработанные для прокатки различных медных материалов, включая чистую медь, латунь и медные сплавы. Его ценность за...
Описание
маркер
Ценность продукта
В рамках этого проекта поставляются левый и правый разматыватели с редукторами для черновой прокатки медных листов на прокатном стане Хэнтун 800 мм, специально разработанные для прокатки различных медных материалов, включая чистую медь, латунь и медные сплавы. Его ценность заключается в обеспечении исключительной гибкости процесса черновой прокатки меди благодаря конструкции с двумя спецификациями большого/малого барабана и трехскоростной коробке передач. Это позволяет удовлетворить все требования к обработке меди, от тонких полос (0,8 мм) до толстых пластин (20 мм) и от узких ширин (400 мм) до широких ширин (670 мм).
Преимущества и особенности продукта
Адаптируемость к различным материалам: обрабатывает чистую медь (T2, TP1, TP2), латунь (H62~H90) и различные медные сплавы (C19400, C70250, C70350 и т. д.), предлагая широкий спектр материалов.
Конструкция с двумя спецификациями для малых/больших катушек: подходит как для малых катушек (максимальный внешний диаметр 1800 мм), так и для больших катушек (максимальный внешний диаметр 2200 мм) в соответствии с различными требованиями к диаметру катушки.
Три скорости и настройки натяжения: малая катушка — низкая скорость (0–196 м/мин, 14–140 кН), высокая скорость (0–396 м/мин, 7–70 кН); большая катушка (0–190 м/мин, 18–180 кН), что обеспечивает широкий диапазон технологических параметров.
Пневматическая система переключения передач и блокировки: оснащена полным пневматическим механизмом управления переключением передач и блокировкой, включающим в себя бесконтактные датчики для определения положения передачи, что обеспечивает безопасную и надежную работу.
Высокоточная конструкция шестерен: шестерни соответствуют классу точности 7-6-6, с закаленными поверхностями зубьев (HRC 58–62) из стали 20CrMnMo. Коэффициент безопасности контактной прочности: 1,1–1,2; коэффициент безопасности прочности на изгиб: 1,5.
Конструкция, обеспечивающая удобство обслуживания: вилка переключения передач выполнена в виде интегрированного узла, снимаемого сверху для удобства обслуживания, что позволяет избежать помех со стороны намотчика и размотчика.
Обзор проекта
В рамках данного проекта для чернового прокатного стана ООО Хэнтун 800 мм поставляются левый и правый разматыватели, предназначенные для обработки чистой меди (T2, TP1, TP2), латуни (H62-H90) и медных сплавов (C19400, C70250, C70350 и т. д.). Толщина материала составляет от 0,8 до 20 мм, ширина — от 400 до 670 мм, максимальный вес рулона — 10 000 кг. Оснащенные двигателем мощностью 500 кВт (400/1200 об/мин), как большие, так и малые катушки имеют настройки высокой/низкой скорости и пневматическое переключение передач.
Предложение ценности для клиентов
Совместимость с различными материалами из медных сплавов
Подходит для чистой меди, латуни и различных медных сплавов, отвечая требованиям ООО Хэнтун к производству различных видов продукции из меди. Одна система подходит для обработки всего спектра медных материалов.
Двойная система для больших и малых катушек
Двойная система для больших (макс. внешний диаметр 2200 мм) и малых (макс. внешний диаметр 1800 мм) катушек, каждая с независимыми настройками скорости и диапазонами натяжения, чтобы удовлетворить требованиям обработки медных катушек различных спецификаций.
Интеллектуальное управление пневматическим переключением
Пневматическое переключение, интегрированное с бесконтактными датчиками P+F, обеспечивает точное определение передачи и управление блокировкой. Высокая степень автоматизации операций переключения сводит к минимуму ошибки, связанные с ручным управлением.
Комплексная безопасность и мониторинг
Сдвижные цилиндры и блокировочные цилиндры оснащены полными пневматическими клапанными узлами (включая двойные соленоидные направляющие клапаны и тройники для подготовки воздуха), что обеспечивает безопасную и надежную работу сдвига.
Краткое изложение преимуществ для клиента
| Размер | Подробные технические характеристики |
| Совместимость с различными материалами медных сплавов | Охватывает красную латунь, желтую латунь и различные материалы из медных сплавов, удовлетворяя разнообразные производственные потребности Hengtong Group в области обработки меди. Один комплект оборудования позволяет осуществлять полный спектр обработки медных материалов. |
| Двойная система для больших и малых катушек | Двойная система с большими катушками (максимальный внешний диаметр 2200 мм) и маленькими катушками (максимальный внешний диаметр 1800 мм), каждая из которых оснащена независимыми настройками скорости и диапазонами натяжения для адаптации к требованиям обработки медных катушек различных спецификаций. |
| Пневматическое переключение передач с интеллектуальным управлением | Пневматическое переключение передач, интегрированное с бесконтактными датчиками P+F, обеспечивает точное определение передачи и контроль блокировки. Этот высокоавтоматизированный процесс переключения сводит к минимуму ошибки ручного управления. |
| Комплексные системы безопасности и мониторинга | Переключающие цилиндры и блокирующие цилиндры оснащены полным набором пневматических клапанов (включая двойные соленоидные направляющие клапаны и тройники для обработки воздуха), что обеспечивает безопасность и надежность операций переключения. |
Проблемы клиентов, решаемые с помощью продукта
Проблемы обработки медных материалов с широким диапазоном толщин
Значительный диапазон толщин от 0,8 до 20 мм обусловливает значительные различия в требованиях к натяжению и скорости размотки для различных толщин меди. Настройки высокой и низкой скорости конфигурируются как для больших, так и для малых катушек (малая катушка: низкая скорость 14–140 кН / высокая скорость 7–70 кН), что обеспечивает всестороннее покрытие натяжения в этом широком диапазоне.
Ограниченное пространство для обслуживания сдвижных вилок
Конструкция сдвижной вилки позволяет полностью извлекать ее сверху. Ее положение извлечения и рабочий зазор точно рассчитаны, чтобы избежать взаимодействия с вспомогательным намотчиком и размотчиком, что решает проблему ограниченного пространства для обслуживания.
Прочность зубчатых колес и обеспечение срока службы
Зубчатые колеса имеют коэффициент безопасности по контактной прочности 1,1–1,2, коэффициент безопасности по прочности на изгиб 1,5 и коэффициент службы KA=1,5. Закаленные зубчатые колеса (HRC 58–62) из материала 20CrMnMo с точностью 6-го класса обеспечивают долговременную надежную работу в условиях высокой нагрузки при прокатке и черновой обработке меди.
Краткое описание возможностей по решению проблем
| Размер | Подробные технические характеристики |
| Проблемы обработки, связанные с широким диапазоном толщины меди | Значительный диапазон толщины 0,8–20 мм требует существенно разных требований к натяжению и скорости размотки для различных толщин медных листов. Для больших и малых катушек предусмотрены настройки высокой и низкой скорости (малая катушка: низкая скорость 14–140 кН / высокая скорость 7–70 кН), что обеспечивает всестороннее покрытие натяжения в этом широком диапазоне. |
| Ограниченное пространство для обслуживания сменных вилок | Вилка переключения передач выполнена в виде полностью съемного узла, доступного сверху. Ее положение извлечения и рабочий зазор точно рассчитаны, чтобы избежать взаимодействия с разматывателем-помощником и разматывателем-разгрузчиком, что решает проблему ограниченного пространства для технического обслуживания. |
| Обеспечение прочности и долговечности зубчатых колес | Коэффициент безопасности прочности контакта зубчатых колес: 1,1–1,2; коэффициент безопасности прочности на изгиб: 1,5; коэффициент нагрузки KA = 1,5. Закаленные зубчатые колеса (HRC 58–62) из материала 20CrMnMo с точностью 6-го класса обеспечивают долговременную надежную работу в условиях высоких нагрузок при черновой и чистовой прокатке меди. |
